1. Termék bemutatása

Ez a 4x3 HDMI KVM switch lehetővé teszi, hogy 4 különböző számítógépet vezérelj egy billentyűzettel és egérrel, miközben legfeljebb 3 monitort használsz.

A készülék támogatja:

• 3 kijelzős kiterjesztett módot
• 3 kijelzős tükrözött módot
• valamint azt is, hogy a 3 monitor különböző PC-k képét jelenítse meg

A készülék USB 3.0 portokat, hangkimenetet, mikrofoncsatlakozást, hálózati megosztást, IR távirányítást és gyorsbillentyűs vezérlést is kínál.

2. Főbb jellemzők

• 4 számítógép vezérlése 1 billentyűzettel és 1 egérrel
• 3 monitor használata egyszerre
• Maximális támogatott felbontás: 3840 × 2160 @ 60 Hz (4:4:4)
• HDMI 2.0 kompatibilis
• HDCP 2.2 kompatibilis
• 2 fő megjelenítési mód
• USB 3.0 szupergyors adatátvitel
• Előlapi USB-A és USB-C port töltéshez és adatkapcsolathoz
• Beépített RJ45 hálózati megosztás
• L/R audio és USB 3.0 fókusz rögzítés
• Vezérlés:
  - előlapi gombokkal
  - IR távirányítóval
  - billentyűzet gyorsgombokkal
• EDID emuláció a stabil kijelzőfelismeréshez
• Pass Through mód a jobb billentyűzet- és egér-kompatibilitásért


3. Biztonsági tudnivalók

Használat előtt kérjük, olvasd el az alábbiakat:

• A készüléket tartsd távol víztől és nedvességtől.
• Csak száraz ruhával tisztítsd.
• Ne takard le a szellőzőnyílásokat.
• Ne helyezd hőforrás közelébe.
• Ne érintsd meg nedves kézzel a készüléket vagy a tápkábelt.
• Vihar idején vagy hosszabb használaton kívül húzd ki a tápegységet.
• A készüléket és az elemeket ne tedd nyílt láng vagy túlzott hő közelébe.
• A készüléket ne szereld szét és ne javítsd saját kezűleg.


4. A távirányító elemei

A távirányító működéséhez 2 db AAA elem szükséges.

Fontos: az elemek a legtöbb esetben nincsenek a csomagban a szállítási előírások miatt.

5. Csomag tartalma

A csomagban az alábbiak találhatók:

• 1 db 4x3 HDMI KVM switch
• 4 db KVM kábel
• 8 db HDMI kábel
• 1 db IR távirányító
• 1 db IR hosszabbító kábel
• 1 db 12 V-os hálózati adapter
• 1 db felhasználói kézikönyv
• 2 db rack fül

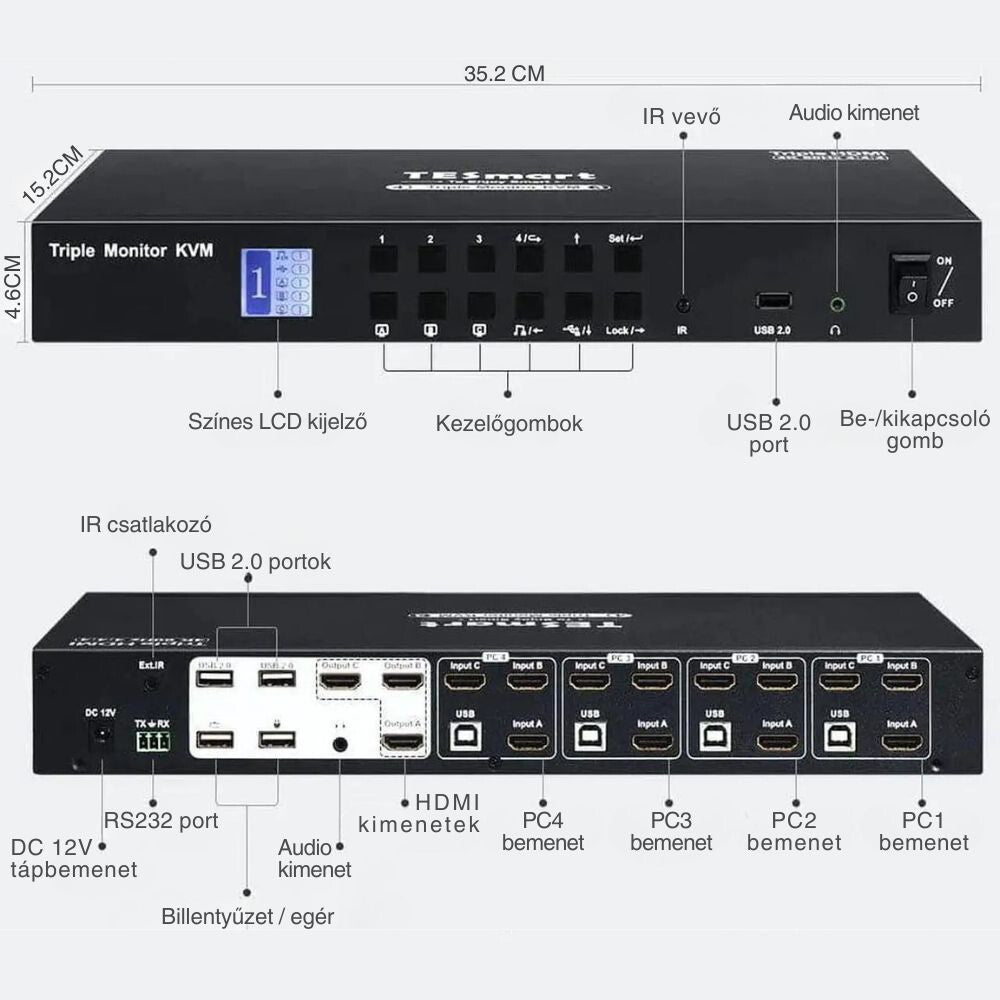

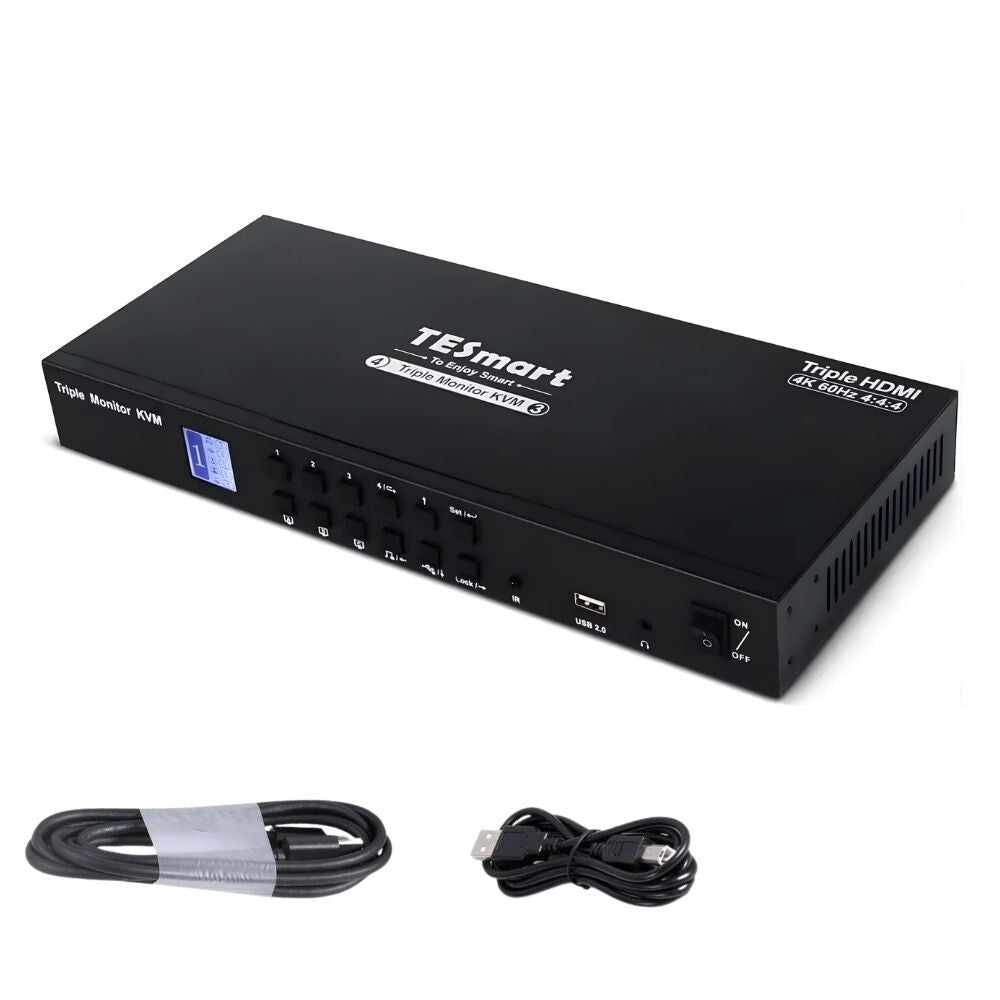

6. Kezelőszervek és csatlakozók

Előlapi elemek

Az előlapon általában az alábbiak találhatók:

• 1–4 gombok – PC kiválasztása
• Kijelzőválasztó gomb
• Audio lock – hangfókusz rögzítése
• USB lock – USB-fókusz rögzítése
• Fel / Le / Balra / Jobbra navigációs gombok
• Lock – zárolás
• Set – beállítás / megerősítés
• LCD kijelző – aktuális állapot kijelzése
• IR érzékelő
• USB-A és USB-C portok – adatátvitelre és töltésre
• Mikrofon bemenet
• L/R hangkimenet


Hátlapi csatlakozók

• 4 db PC bemeneti csoport
• minden bemeneti csoporthoz:
  - 3 db HDMI bemenet
  - 1 db USB port
• 3 db HDMI kimenet monitorokhoz
• standard USB 3.0 portok
• RJ45 hálózati port
• IR EXT port
• DC 12V tápcsatlakozó

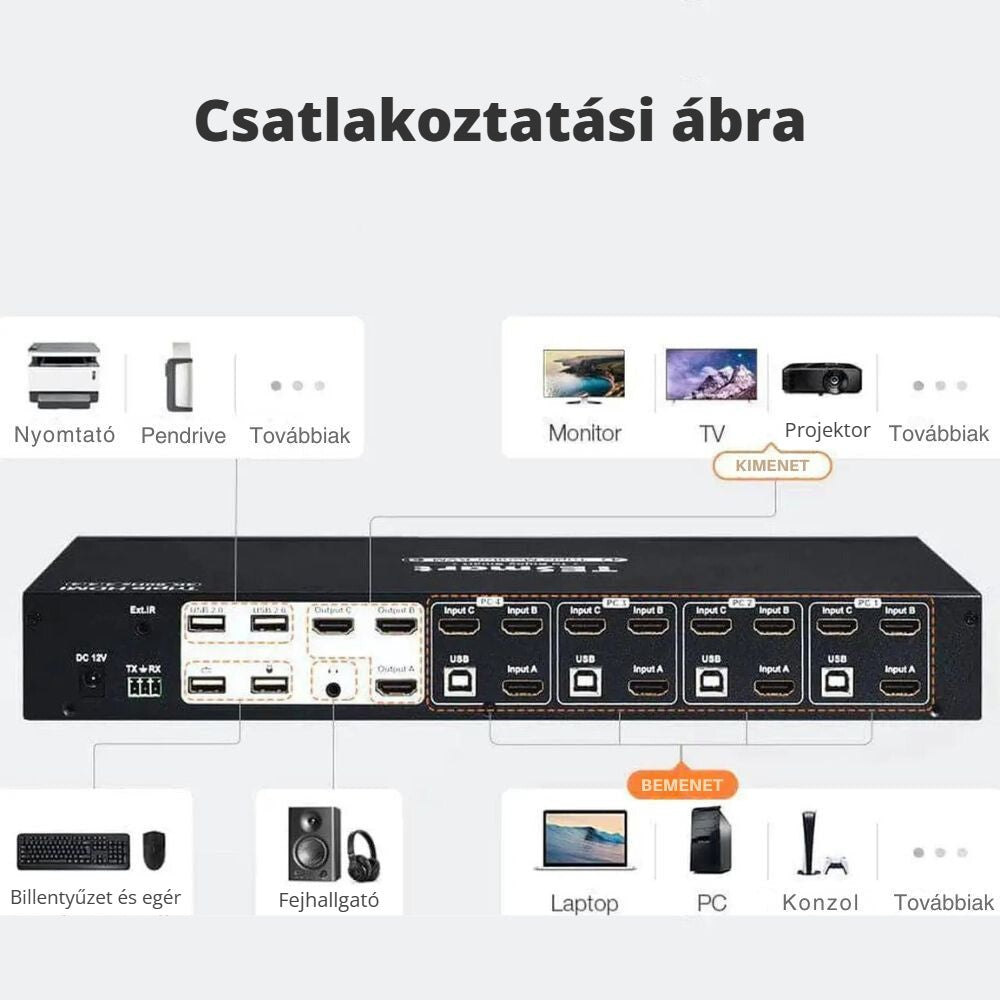

7. Üzembe helyezés

Előkészítés

Csatlakoztatás előtt:

• készíts elegendő helyet,
• rendezd el a kábeleket,
• célszerű a kábeleket felcímkézni.


Csatlakoztatás lépései

1. PC1 csatlakoztatása
   Csatlakoztasd az első számítógépet a megfelelő bemeneti csoporthoz.
2. PC2–PC4 csatlakoztatása
   Ugyanezzel a módszerrel csatlakoztasd a többi számítógépet.
3. Billentyűzet és egér csatlakoztatása
   Csatlakoztasd a külső billentyűzetet és egeret a KVM megfelelő bemenetéhez.
4. USB 3.0 eszközök csatlakoztatása
   Pendrive, külső SSD vagy más USB-eszköz csatlakoztatható a szabványos USB 3.0 portokhoz.
5. Monitorok csatlakoztatása
   Kösd össze a KVM 3 HDMI kimenetét a 3 monitorral.
6. Audio eszköz csatlakoztatása
   Szükség esetén csatlakoztass hangszórót vagy fejhallgatót az L/R kimenethez.
7. Hálózat csatlakoztatása
   Ha használni szeretnéd a hálózati funkciót, csatlakoztass egy hálózati kábelt az RJ45 portba, a másik végét pedig routerhez vagy switchhez.
8. Tápellátás csatlakoztatása
   Csatlakoztasd a 12 V-os tápegységet, majd kapcsold be a készüléket.

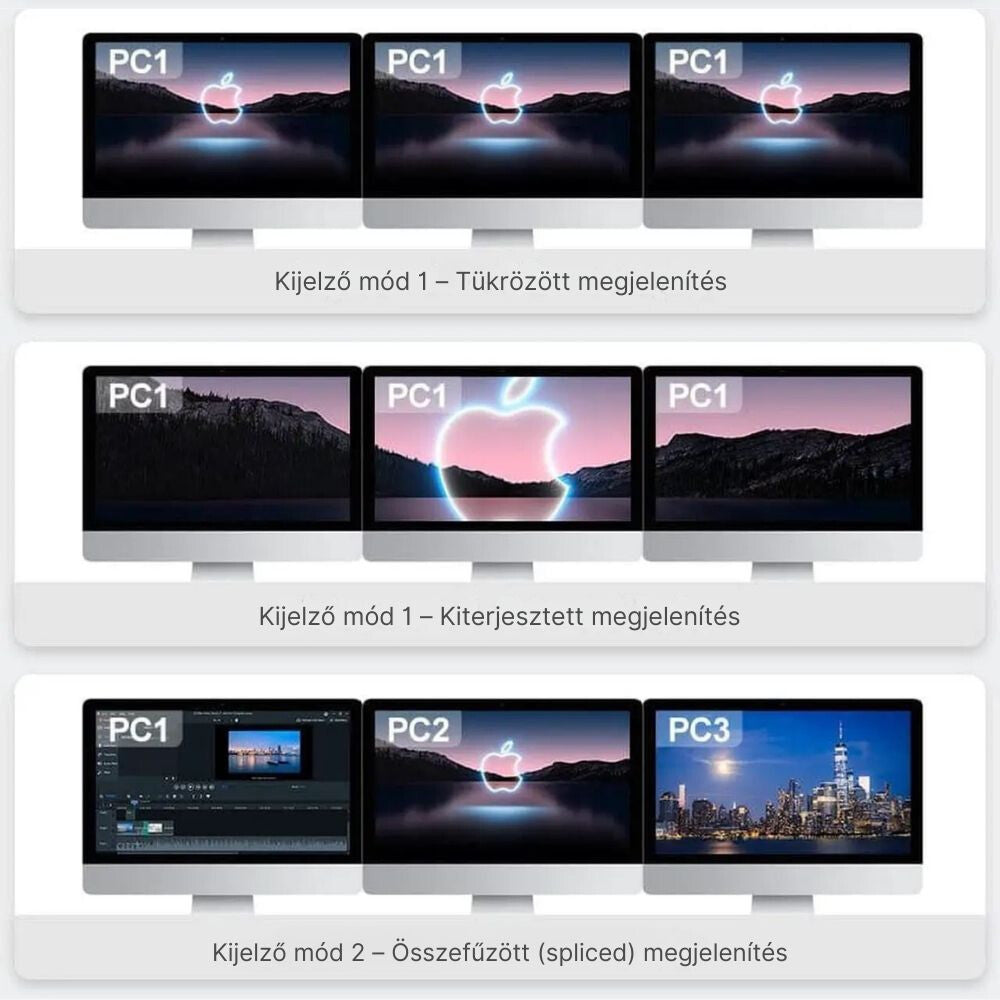

8. Megjelenítési módok

A készülék 2 fő megjelenítési módot támogat.

1. mód – Egy PC megjelenítése 3 monitoron

Ebben a módban a kiválasztott PC képe jelenik meg mindhárom kijelzőn.

Ez lehet:

• tükrözött megjelenítés, vagy
• kiterjesztett megjelenítés

Ez a számítógép saját operációs rendszerének kijelzőbeállításaitól is függ.

2. mód – Különböző PC-k különböző monitorokon

Ebben a módban a három monitor külön-külön más PC képét is megjelenítheti.

Például:

• Monitor A → PC3
• Monitor B → PC1
• Monitor C → PC4

Megjegyzés: ha a kijelzők különböző PC-ket jelenítenek meg, a fókuszt a billentyűzet gyorsgombjaival is lehet váltani.

9. Beépített töltőmodul

A készülék előlapi USB-A és USB-C portjai:

• tölthetik a telefonokat, tableteket és más eszközöket,
• közben adatkapcsolatra is használhatók.

A portok támogatják a BC 1.2 szabványt, és automatikusan igazítják a feszültséget és áramerősséget.

10. Beépített hálózati switch

A KVM beépített hálózati funkciója lehetővé teszi, hogy egyetlen RJ45 hálózati kábel segítségével a csatlakoztatott számítógépek vezetékes hálózathoz kapcsolódjanak.

Előnyök:

• stabilabb kapcsolat, mint a legtöbb vezeték nélküli kapcsolat
• akár 100 Mbps vezetékes kapcsolat
• kevesebb hálózati kábelre van szükség

11. Hang- és USB-fókusz rögzítése

A készülék külön tudja rögzíteni:

• az L/R hangkimenetet
• az USB 3.0 eszközök fókuszát

Ez azt jelenti, hogy például:

• a képet átválthatod másik PC-re,
• miközben a hang vagy az USB-eszköz továbbra is az előző PC-hez marad kötve.

A hang- és USB-fókusz egymástól függetlenül rögzíthető.

12. Automatikus pásztázás (Auto Scan)

Az automatikus pásztázás funkció a bekapcsolt és csatlakoztatott számítógépek között meghatározott időközönként automatikusan vált.

Hasznos például:

• felügyelethez,
• több gép állapotának figyeléséhez.

Bekapcsolás után az LCD kijelzőn megjelenik a „SCAN” felirat.

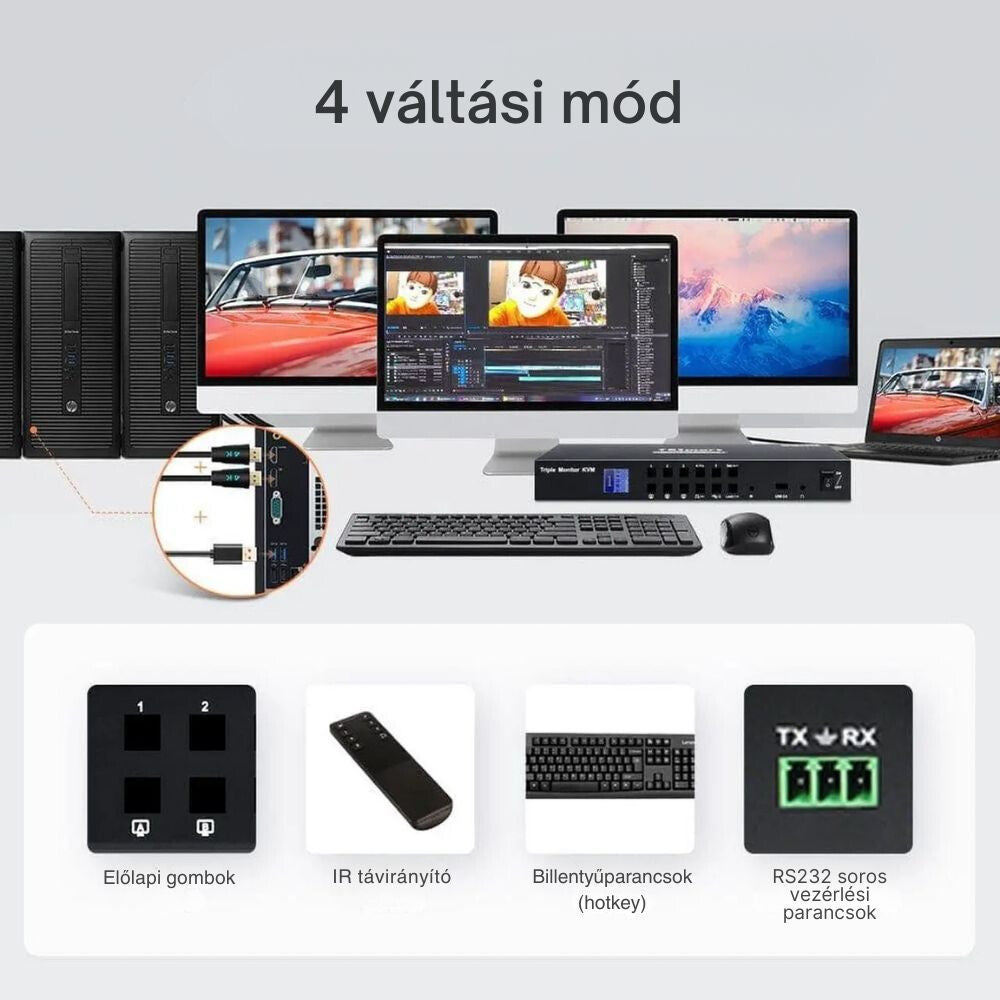

13. Előlapi gombos vezérlés

1–4 gombok

• Közvetlenül kiválasztják az egyik PC-t.
• Ilyenkor mindhárom kijelző a kiválasztott PC-t jeleníti meg.

Kijelzőválasztó gomb

• Először nyomd meg ezt a gombot,
• majd válaszd ki az 1–4 gombokkal, hogy az adott monitor melyik PC képét mutassa.

Audio lock

• A hangot az aktuális PC-hez rögzíti vagy feloldja.

USB lock

• Az USB 3.0 eszközöket az aktuális PC-hez rögzíti vagy feloldja.


Lock

• Zárolja a KVM-et.
• A zárolás után:
  - a kijelzők elsötétülhetnek,
  - a hang leállhat,
  - a fényerő minimálisra csökkenhet,
  - a gombok inaktívvá válhatnak.

Feloldás: a zárolás feloldásához jelszó szükséges.

Alapértelmezett jelszó: 1234

Gyári visszaállítás: a Lock gomb kb. 10 másodperces nyomva tartásával visszaállítható a gyári beállítás.

Set

A beállítások menüjébe lépésre szolgál. A menüben többek között az alábbiak állíthatók:

• előre mentett jelenetek
• auto scan be/ki
• auto scan idő
• hangjelzés be/ki
• gyorsgomb aktiváló billentyű
• képernyő fényereje
• jelszó módosítása


14. Távirányító használata

Az IR távirányítóval elérhető főbb funkciók:

• PC választás 1–4 között
• kijelző kiválasztás
• auto scan be- és kikapcsolása
• menüvezérlés
• fókuszváltás

Ha a KVM rackbe van szerelve, használható az IR hosszabbító kábel is.

15. Billentyűzetes gyorsgombok

Fontos

A gyorsgombok csak akkor működnek megfelelően, ha a billentyűzet helyesen van csatlakoztatva a KVM megfelelő billentyűzetportjához.

Alapértelmezett aktiváló billentyű

A gyári aktiváló billentyű: Right Ctrl

Alternatívák:

• Scroll Lock
• Left Ctrl

A gyorsparancsok használata:

1. Nyomd meg gyorsan kétszer az aktiváló billentyűt.
2. Ha hallasz egy hangjelzést, 3 másodpercen belül add meg a kívánt parancsot.


Főbb gyorsparancsok

Előző bemenet kiválasztása

• Right Ctrl → Right Ctrl → PgUp


Következő bemenet kiválasztása

• Right Ctrl → Right Ctrl → PgDn


Port kiválasztása sorszám alapján

• Right Ctrl → Right Ctrl → 1 / 2 / 3 / 4


Kijelzőfókusz váltás 2. módban

• Right Alt → Right Alt


Egy adott monitor PC-jének kiválasztása 2. módban

• Monitor A: Right Ctrl → Right Ctrl → ← → 1–4
• Monitor B: Right Ctrl → Right Ctrl → ↓ → 1–4
• Monitor C: Right Ctrl → Right Ctrl → ↑ → 1–4


USB 3.0 fókusz váltása 2 PC között

• Right Ctrl → Right Ctrl → ↑


Hangfókusz váltása 2 PC között

• Right Ctrl → Right Ctrl → ↓


Hangjelzés ki-/bekapcsolása

• Right Ctrl → Right Ctrl → F11


Auto scan mód bekapcsolása

• Right Ctrl → Right Ctrl → Space


Auto scan idő növelése / csökkentése

• Right Ctrl → Right Ctrl → +
• Right Ctrl → Right Ctrl → -


Kilépés auto scan módból

• Esc


16. Gyorsgomb aktiváló billentyű módosítása

A gyorsgombok aktiváló billentyűje többféleképpen is módosítható.

Lehetséges aktiváló billentyűk

• Right Ctrl
• Scroll Lock
• Left Ctrl


Módosítás menüből

Az LCD menüben a megfelelő beállításnál megadható.

Gyors váltás billentyűzettel

A kombinációk ciklikusan váltanak a három lehetőség között:

• Right Ctrl → Right Ctrl → F1
• Scroll Lock → Scroll Lock → F1
• Left Ctrl → Left Ctrl → F1


17. Pass Through mód

A Pass Through mód a billentyűzet és egér kompatibilitásának javítására szolgál.

Előnyei:

• jobb együttműködés bizonyos billentyűzetekkel és egerekkel
• több speciális funkció használható
• a működés közelebb áll a közvetlen számítógépes csatlakozáshoz

Fontos: a jelenlegi verzió nem támogatja a Bluetooth billentyűzet és egér kapcsolatot ebben a módban.

Kompatibilitási megjegyzés

A kézikönyv több tesztelt modellt is felsorol, például különböző:

• Logitech
• Dell
• Rapoo
• Razer
• Corsair
• Microsoft

eszközöket.

18. Garancia

A gyártó a termékre 1 év garanciát vállal anyag- és gyártási hibák esetén.

A garancia nem terjed ki azokra a hibákra, amelyek:

• nem rendeltetésszerű használatból,
• mechanikai sérülésből,
• elektromos károsodásból,
• átalakításból vagy jogosulatlan javításból erednek.

Garancián túli javítás esetén a javítás költsége alkatrész- és munkadíj alapján számolható fel.
