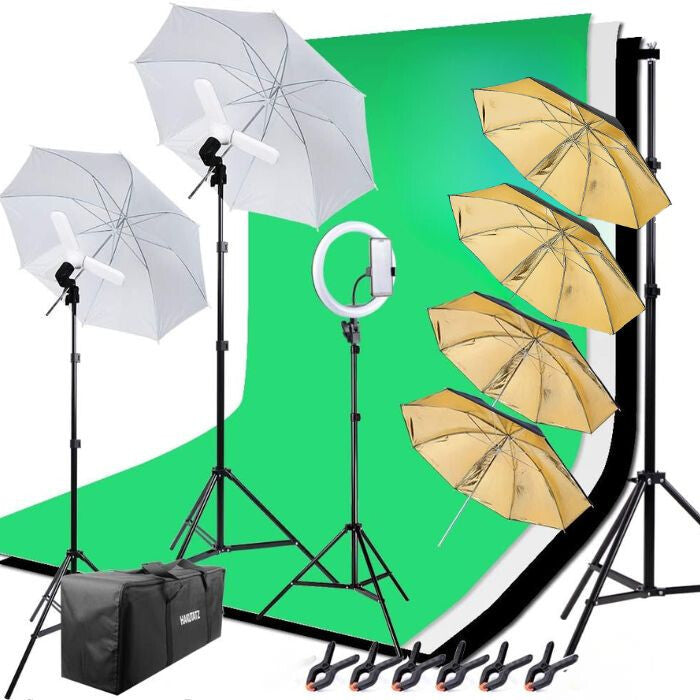

Hakutatz Fotóstúdió Világítás Szett – LED Körlámpa, Stúdióesernyők, Alumínium Állványok, Fotózáshoz és Videózáshoz

Általános használati útmutató
Ez az útmutató több Hakutatz fotóstúdió-szetthez használható. A csomag tartalma, valamint a tartozékok száma és kialakítása modellenként eltérhet. A pontos csomagtartalomról minden esetben az adott termék termékleírásában található információk az irányadók. Az útmutató egyes részei kizárólag az adott tartozékot tartalmazó változatokra vonatkoznak.

A termék részei

• 50 × 70 cm-es softbox
• E27 foglalatú stúdióizzó
• Dőlésszög-beállító csavar
• Lámpatartó rögzítőcsavar
• Be-/kikapcsoló
• Magasságállító rögzítőcsavar
• Állványláb-rögzítő
• Hálózati kábel
• Állítható lámpaállvány
• Háttértartó állvány és keresztrúd
• Háttérvászon-rögzítő csipeszek

A pontos csomagtartalom a megvásárolt változattól függően eltérhet. Egyes készletek reflektort, háttereket vagy távirányítós izzót is tartalmazhatnak.

Műszaki adatok

Állvány

• Anyaga: alumínium és műanyag rögzítőelemek
• Állítható magasság: körülbelül 68–200 cm

Softbox

• Mérete: 50 × 70 cm
• Kábel hossza: körülbelül 2,2 méter
• Foglalat: E27
• Hálózati feszültség: 220–240 V, 50/60 Hz
• Színhőmérséklet: 5500 K
• Teljesítmény: 135 W
• Izzó várható élettartama: körülbelül 5000 óra
• Megengedett üzemi hőmérséklet: –10 és +40 °C között
• Elülső diffúzorvászon színe: fehér

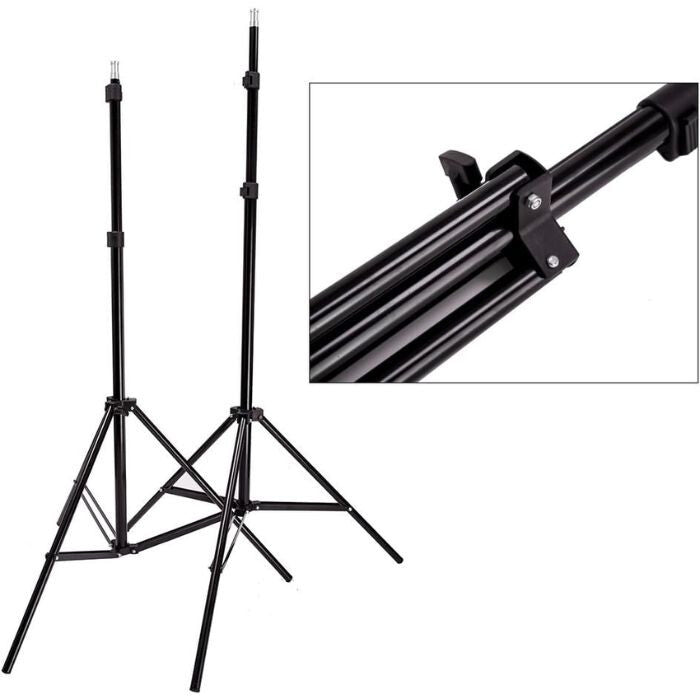

A lámpaállvány felállítása

1. Helyezze az összecsukott állványt stabil, vízszintes felületre.
2. Lazítsa meg az állványláb rögzítőcsavarját.
3. Nyissa szét teljesen az állvány lábait.
4. Tolja lefelé a központi rögzítőelemet, majd húzza meg a csavart.
5. A magasság beállításához lazítsa meg a teleszkópos szár rögzítőcsavarját.
6. Húzza ki az állványt a kívánt magasságra, majd szorítsa meg a csavart.

Ne húzza ki az állványt a maximális jelölésen túl.

A softbox felszerelése

1. Lazítsa meg a softbox tartóján található rögzítőcsavart.
2. Helyezze a softbox tartóját az állvány felső csatlakozójára.
3. Húzza meg a rögzítőcsavart, hogy a softbox stabilan álljon.
4. Nyissa szét a softboxot.
5. Tolja a softbox belső merevítőgyűrűjét a lámpafoglalat irányába, amíg az a helyére nem kattan.
6. Ellenőrizze, hogy a softbox teljesen kinyílt és stabilan rögzült.



Az izzó behelyezése

1. A művelet előtt győződjön meg róla, hogy a hálózati kábel nincs csatlakoztatva.
2. Óvatosan csavarja az izzót az E27 foglalatba.
3. Ne fogja meg és ne nyomja erősen az izzó üveg- vagy spirálrészét.
4. Az izzó behelyezése után rögzítse a fehér diffúzorvásznat a softbox elején.



A világítás szögének beállítása

1. Egyik kezével tartsa meg a softboxot.
2. Lazítsa meg az oldalán található dőlésszög-beállító csavart.
3. Állítsa a lámpát a kívánt szögbe.
4. Húzza meg ismét a csavart.

A rögzítőcsavar meglazítása előtt mindig tartsa meg a softboxot, hogy ne billenjen le hirtelen.

Bekapcsolás és használat

1. Ellenőrizze, hogy az izzó, a softbox és az állvány megfelelően van-e rögzítve.
2. Csatlakoztassa a hálózati kábelt megfelelő fali aljzathoz.
3. Kapcsolja be a lámpát a vezetéken található kapcsolóval.
4. Használat után kapcsolja ki a lámpát, majd húzza ki a hálózati csatlakozót.
5. Összecsukás előtt várja meg, amíg az izzó teljesen lehűl.



A háttértartó rendszer összeszerelése

1. Nyissa szét mindkét háttértartó állvány lábait.
2. Rögzítse az állványlábakat a rögzítőcsavarokkal.
3. Állítsa be a két állvány kívánt magasságát.
4. Illessze egymásba a keresztrúd elemeit.
5. Helyezze a keresztrudat a két állvány felső tartójára, majd rögzítse.

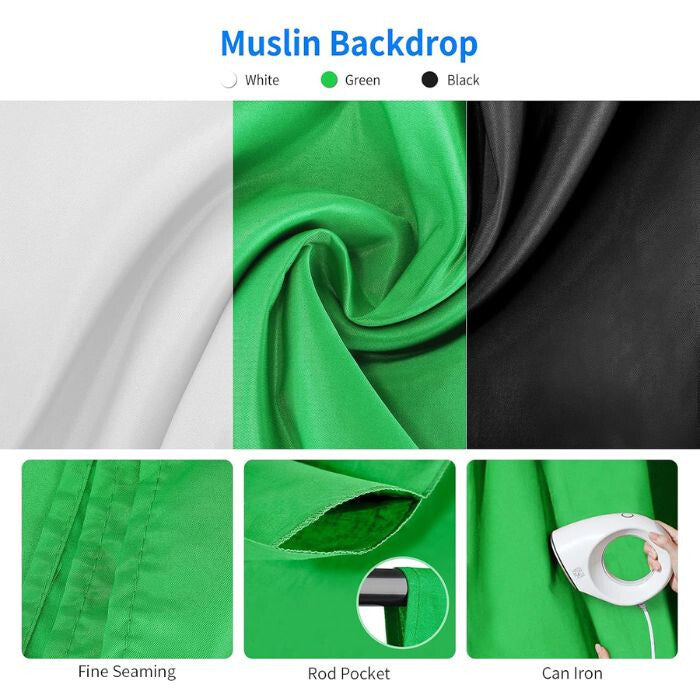

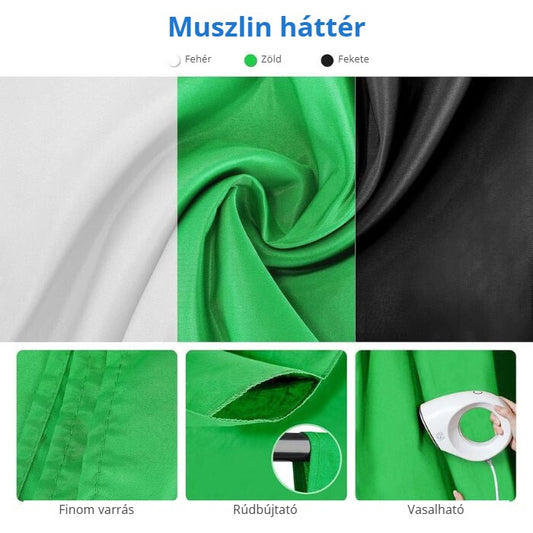

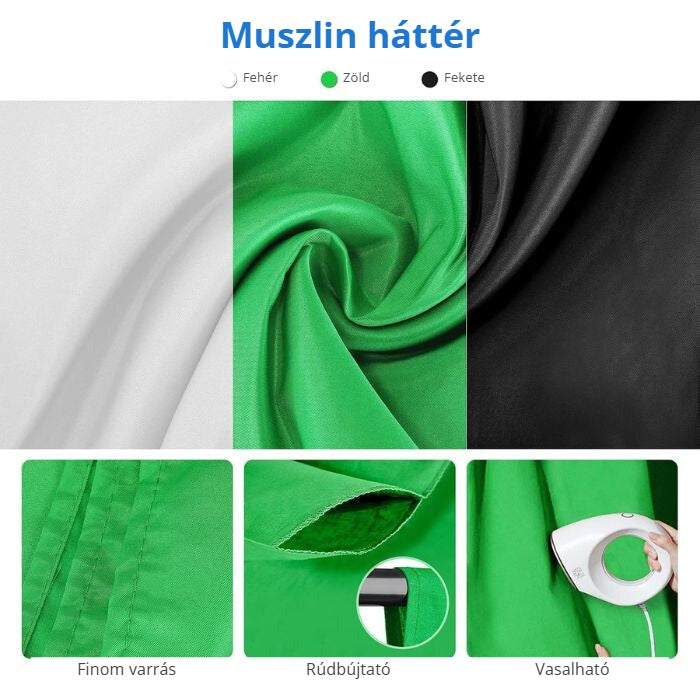

6. Terítse a háttérvásznat a keresztrúd elé.

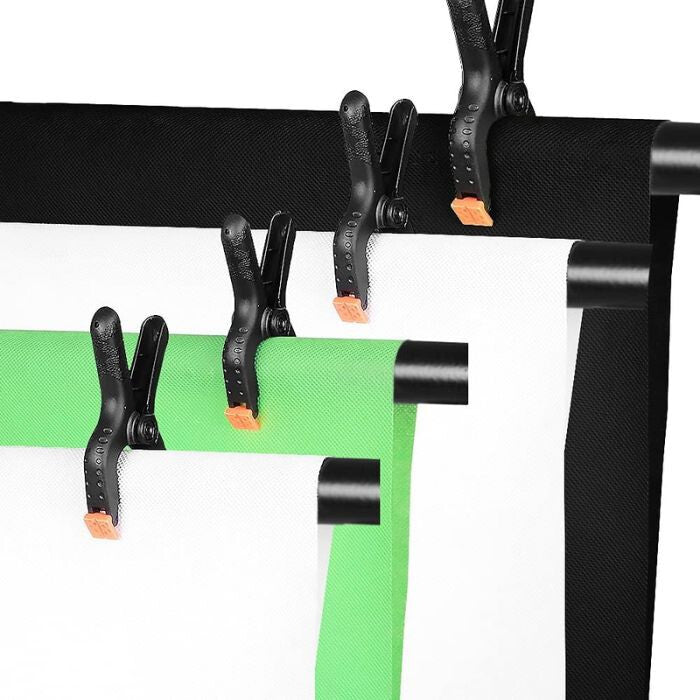

7. A mellékelt csipeszekkel rögzítse a vásznat a keresztrúdhoz.
8. Simítsa ki a hátteret, hogy a hajtások és gyűrődések ne látszódjanak a felvételeken.

Nehéz tárgyat ne akasszon a keresztrúdra.

Távirányítós izzó használata

Amennyiben a készlet távirányítós izzót tartalmaz, a következő funkciók érhetők el:

• ON: bekapcsolás
• OFF: kikapcsolás
• Brightness UP: fényerő növelése
• Brightness DOWN: fényerő csökkentése
• Color temperature UP: színhőmérséklet növelése
• Color temperature DOWN: színhőmérséklet csökkentése
• Night light mode: éjszakai fény, minimális fényerő
• Auxiliary light: kiegészítő világítás vagy villogó fény
• Section: színhőmérsékleti fokozatok közötti váltás

A távirányítót irányítsa az izzó felé. A funkciók az izzó típusától függően eltérhetnek.

A reflektor összecsukása

Amennyiben a készlet reflektort is tartalmaz:

1. Fogja meg a reflektor két ellentétes oldalát.
2. Csavarja a két kezét egymással ellentétes irányba.
3. Vezesse egymásra a kialakuló három kisebb gyűrűt.
4. Helyezze a reflektort a tárolótáskába.

A reflektor rugós kerettel rendelkezik, ezért összecsukáskor tartsa távol az arcától.

Biztonsági tudnivalók

• A készülék kizárólag beltéri használatra készült.
• Ne használja nedves vagy párás környezetben.
• A softboxot tartsa távol függönytől, papírtól és más gyúlékony anyagoktól.
• A világító izzó használat közben felmelegedhet. Ne érintse meg, amíg teljesen le nem hűlt.
• Izzócsere vagy tisztítás előtt mindig húzza ki a hálózati csatlakozót.
• Sérült kábellel, foglalattal vagy izzóval ne használja a terméket.
• Ne engedje, hogy gyermekek felügyelet nélkül használják.
• Az állványt stabil, vízszintes felületen helyezze el.
• Erősebb légmozgás esetén helyezzen megfelelő súlyt az állvány lábaira.



Tisztítás és tárolás

• Tisztítás előtt kapcsolja ki és áramtalanítsa a készüléket.
• Az állványt és a foglalat külső részét száraz vagy enyhén nedves, puha ruhával törölje át.
• Ne használjon maró vagy súroló hatású tisztítószert.
• A softbox vászna kézzel, óvatosan tisztítható.
• Az elektromos részeket ne merítse vízbe.
• A szettet teljesen száraz állapotban, hűvös és pormentes helyen tárolja.
