Tera HW0007-BT Vezeték Nélküli 1D és 2D Vonalkódolvasó – Nagy Felbontású Ipari Lencse, Képernyőről is Olvas

1. A termék rendeltetése

A Tera vezeték nélküli vonalkódolvasó 1D és 2D vonalkódok gyors beolvasására szolgál. Használható számítógéppel, pénztárgépes vagy készletkezelő rendszerekkel, valamint kompatibilis Bluetooth-eszközökkel.

A készülék vezeték nélküli kapcsolaton keresztül továbbítja a beolvasott adatokat, illetve szükség esetén a vonalkódokat a belső memóriájában is képes tárolni.

2. Főbb jellemzők

· 1D és 2D vonalkódok olvasása

· 1280 × 800 pixeles CMOS érzékelő

· Fehér LED-es megvilágítás

· Piros LED-es célzófény

· Vezeték nélküli adatátvitel

· 433 MHz-es vezeték nélküli kapcsolat

· Bluetooth HID kapcsolat támogatása

· Beépített 900 mAh akkumulátor

· Azonnali adatküldési és belső memória mód

· Manuális, folyamatos és érzékelős beolvasási lehetőség

· Beállítható hangjelzés és rezgés

· Beállítható automatikus készenléti idő

· Többféle billentyűzetkiosztás támogatása

· Előtag és utótag hozzáadásának lehetősége

3. Első használat előtt

Első használat előtt ajánlott a készüléket megfelelően feltölteni.

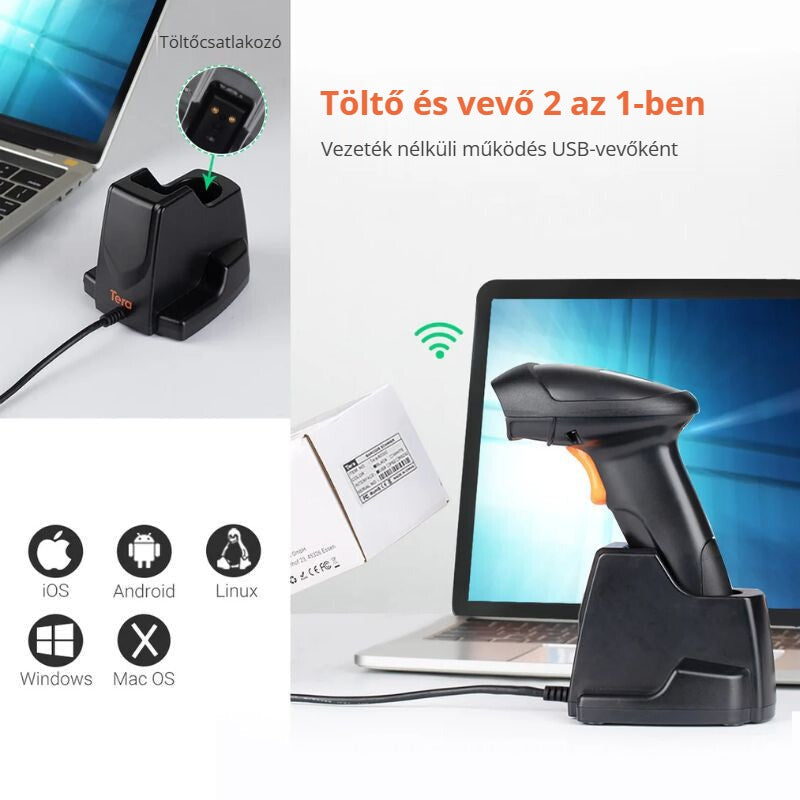

Csatlakoztassa a vevőegységet/bölcsőt a számítógép megfelelő USB-portjához. A bölcső a vezeték nélküli adatkapcsolat vevőegységeként, valamint a készülék töltésére is használható.

Bekapcsolás után várja meg, amíg a készülék készenléti állapotba kerül.

Fontos: a gyári útmutatóban található konfigurációs vonalkódokat csak akkor olvassa be, ha valóban módosítani szeretné az adott beállítást. Egy beállítási vonalkód beolvasása azonnal megváltoztathatja a készülék működését.

4. Vonalkód beolvasása

1. Irányítsa a vonalkódolvasót a beolvasni kívánt vonalkódra.

2. Nyomja meg az olvasógombot.

3. Tartsa úgy a készüléket, hogy a célzófény megfelelően lefedje a vonalkódot.

4. Sikeres beolvasáskor a készülék hang- és/vagy fényjelzést ad.

5. Az adat az aktuálisan kiválasztott működési módtól függően azonnal továbbításra kerül, vagy a készülék memóriájába kerül.

Ha például egy szövegszerkesztő, Excel, jegyzettömb vagy más beviteli mező aktív a számítógépen, a beolvasott kód általában ugyanúgy jelenik meg, mintha billentyűzettel gépelték volna be.

5. 433 MHz-es vezeték nélküli kapcsolat

Normál esetben a vonalkódolvasó és a hozzá tartozó vevőegység/bölcső gyárilag párosítva van.

1. Csatlakoztassa a bölcsőt a számítógép USB-portjához.

2. Kapcsolja be a vonalkódolvasót.

3. Várjon körülbelül 15 másodpercet.

4. A sikeres kapcsolatot a készülék hangjelzéssel jelezheti.

5. Nyisson meg egy szöveges beviteli mezőt, majd olvasson be egy vonalkódot a kapcsolat ellenőrzéséhez.

Ha a beolvasott adat megjelenik a számítógépen, a kapcsolat megfelelően működik.

6. Ha a vonalkódolvasó nem kapcsolódik a vevőegységhez

Ha a készülék nem csatlakozik automatikusan:

· ellenőrizze, hogy a vevőegység megfelelően csatlakozik-e az USB-porthoz;

· próbáljon másik USB-portot;

· indítsa újra a vonalkódolvasót;

· szükség esetén végezze el újra a párosítást a gyári útmutató „Match” konfigurációs kódjával.

Amennyiben korábbi beállítások miatt a készülék nem működik megfelelően, a gyári beállítások visszaállítása is megoldhatja a problémát.

7. Bluetooth párosítás

A vonalkódolvasó Bluetooth HID módban kompatibilis Bluetooth-eszközökkel is használható.

A Bluetooth használatához először Bluetooth/BLE-HID módba kell kapcsolni a készüléket a gyári útmutató megfelelő konfigurációs kódjával.

Ezután:

1. Kapcsolja be a Bluetooth funkciót a számítógépen, telefonon vagy táblagépen.

2. Állítsa a vonalkódolvasót Bluetooth párosítási módba.

3. Egyes üzemmódokban ehhez körülbelül 8 másodpercig nyomva kell tartani a készülék gombját.

4. A párosítási állapotot villogó fényjelzés jelezheti.

5. Keresse meg a vonalkódolvasót a Bluetooth-eszközök listájában.

6. Válassza ki, majd végezze el a párosítást.

7. Nyisson meg egy szövegbeviteli mezőt, és olvasson be egy vonalkódot a működés ellenőrzéséhez.

8. Azonnali adatküldési mód

Az „Instant Upload Mode” az alapvető működési mód.

Ebben az üzemmódban minden sikeresen beolvasott vonalkód azonnal továbbításra kerül a csatlakoztatott eszközre.

Ha a vezeték nélküli kapcsolat megszakad, a készülék figyelmeztető hangjelzést adhat, és az adott adat továbbítása sikertelen lehet.

Ezt az üzemmódot akkor érdemes használni, amikor a vonalkódolvasó folyamatosan kapcsolatban van a számítógéppel vagy más fogadóeszközzel.

9. Memória / tárolási mód

A „Storage Mode” segítségével a vonalkódok akkor is beolvashatók, amikor a vonalkódolvasó nincs a vezeték nélküli kapcsolat hatótávolságán belül.

Ebben az üzemmódban:

· minden sikeresen beolvasott vonalkód a készülék belső memóriájába kerül;

· a tárolt vonalkódok később egyszerre feltölthetők a számítógépre;

· lekérdezhető a memóriában tárolt vonalkódok száma;

· a feltöltés után a tárolt adatok törölhetők.

10. Tárolt adatok feltöltése

A tárolt vonalkódok feltöltése előtt:

1. Hozza létre újra a vezeték nélküli kapcsolatot a vevőegységgel.

2. Nyisson meg egy szövegszerkesztőt, táblázatkezelőt vagy más megfelelő beviteli mezőt.

3. Aktiválja az „Upload Data” funkciót a gyári konfigurációs útmutató alapján.

4. Várja meg, amíg az összes tárolt adat átvitelre kerül.

A feltöltés közben ne kapcsolja ki a vonalkódolvasót, és ne szakítsa meg a vezeték nélküli kapcsolatot.

A memóriában tárolt adatokat csak akkor törölje, ha meggyőződött arról, hogy az adatátvitel sikeresen befejeződött.

11. Beolvasási módok

A készülék többféle beolvasási módot támogat.

Manuális mód:
A vonalkód beolvasásához minden alkalommal meg kell nyomni az olvasógombot.

Gombnyomásra folyamatos olvasás:
A gomb nyomva tartása közben a készülék folyamatosan próbálja felismerni a vonalkódokat.

Folyamatos beolvasási mód:
A vonalkódolvasó automatikusan, a gomb megnyomása nélkül ismételten keres vonalkódokat.

Érzékelős mód:
A készülék érzékeli a környezeti fény változását vagy az elé helyezett tárgyat, és automatikusan elindítja a beolvasást.

Normál általános használatra a manuális mód ajánlott.

12. Ismételt vonalkódok felismerése

Folyamatos beolvasási módban beállítható egy időtartam, amelyen belül ugyanazt a vonalkódot a készülék nem olvassa be ismét.

Ez különösen akkor hasznos, ha a vonalkód hosszabb ideig az olvasó előtt marad.

A gyári alapérték körülbelül 500 ms. A beállítás a gyári konfigurációs kódok segítségével módosítható.

13. Érzékenység beállítása

Érzékelős üzemmódban három érzékenységi szint áll rendelkezésre:

· magas érzékenység;

· közepes érzékenység;

· alacsony érzékenység.

A gyári alapbeállítás magas érzékenység.

Ha a készülék túl könnyen aktiválódik a környezeti fény változására, érdemes alacsonyabb érzékenységet választani.

14. Hangjelzés és rezgés

A vonalkódolvasó visszajelzései külön beállíthatók.

A gyári konfigurációs útmutató segítségével módosítható:

· a hangjelzés be- vagy kikapcsolása;

· a hangjelzés hangereje;

· a rezgés be- vagy kikapcsolása.

A hangerő több fokozatban állítható.

15. Automatikus készenléti idő

Energiatakarékossági okokból a vonalkódolvasó meghatározott idő után alvó/készenléti állapotba léphet.

A gyári útmutató alapján több időtartam választható, például:

· 30 másodperc;

· 2 perc;

· 5 perc;

· 20 perc;

· vagy az automatikus alvás kikapcsolható.

A gyári alapbeállítás 5 perc.

16. Billentyűzet nyelvének beállítása

A megfelelő karakterek megjelenítéséhez a vonalkódolvasó billentyűzetkiosztásának egyeznie kell a számítógépen használt billentyűzetkiosztással.

A készülék többek között angol, francia, német, olasz, belga, holland, ír, luxemburgi, görög, spanyol, portugál, dán, japán, koreai és kínai kiosztást támogat.

Ha a beolvasott speciális karakterek helytelenül jelennek meg, ellenőrizze a vonalkódolvasó és a számítógép billentyűzet-beállításait.

17. Adatformátum és karakterek

A készülék fejlett konfigurációs lehetőségeket is biztosít, például:

· előtag hozzáadása;

· utótag hozzáadása;

· előtag vagy utótag törlése;

· meghatározott karakterek eltávolítása;

· kis- és nagybetűk átalakítása;

· vonalkód végjelének módosítása;

· adatküldési formátum módosítása;

· ASCII- és hexadecimális karakterek használata.

Ezeket a funkciókat csak akkor ajánlott módosítani, ha az alkalmazott szoftver vagy rendszer ezt kifejezetten megköveteli.

18. Támogatott vonalkódtípusok

A készülék számos általánosan használt 1D és 2D kód olvasására alkalmas.

A támogatott formátumok közé tartozhat többek között:

· UPC

· EAN

· Code 128

· GS1-128

· ISBT-128

· Code 39

· Code 93

· Codabar

· Plessey

· MSI

· GS1 DataBar

· PDF417

· Aztec

· MaxiCode

· Micro QR

· QR-kód

Egyes vonalkódtípusok külön engedélyezhetők vagy letilthatók a konfigurációs kódok segítségével.

19. Gyári beállítások visszaállítása

Ha a készülék egy hibás vagy véletlenül módosított beállítás miatt nem működik megfelelően, visszaállítható a gyári alapállapot.

Ehhez a gyári útmutatóban található „Factory Reset” konfigurációs kódot kell beolvasni.

A visszaállítás után szükség lehet:

· a vezeték nélküli kapcsolat újbóli létrehozására;

· a Bluetooth kapcsolat újbóli párosítására;

· a kívánt billentyűzetkiosztás ismételt beállítására.

A gyári visszaállítást csak szükség esetén végezze el.

20. Műszaki adatok

· Érzékelő: 1280 × 800 CMOS

· Megvilágítás: fehér LED

· Célzófény: piros LED

· Beépített akkumulátor: 900 mAh

· Vezeték nélküli szabvány: 433 MHz ISM

· Üzemi hőmérséklet: -20 °C és +50 °C között

· Tárolási hőmérséklet: -40 °C és +70 °C között

· Üzemi páratartalom: 5–95%

· Környezeti fénytűrés: 0–100 000 lux

· Készenléti idő: akár több hónap, használati körülményektől függően

· Folyamatos működési idő: a használat intenzitásától és a vezeték nélküli kapcsolattól függ

21. Tisztítás és karbantartás

· Tisztítás előtt kapcsolja ki a készüléket.

· A burkolatot puha, száraz vagy enyhén nedves ruhával törölje át.

· Az olvasóablakot tartsa tisztán, mivel a szennyeződés ronthatja a beolvasás pontosságát.

· Ne használjon agresszív vegyszert, alkoholt vagy súroló hatású tisztítószert az optikai felületen.

· Ne merítse vízbe a készüléket.

· Óvja az erős ütésektől és leejtéstől.

22. Hibaelhárítás

A készülék nem olvassa be a vonalkódot:
Ellenőrizze, hogy a vonalkód nem sérült-e, megfelelő-e a távolság és a szög, illetve az adott vonalkódtípus engedélyezve van-e.

A vonalkód beolvasása sikeres, de az adat nem jelenik meg:
Ellenőrizze a vezeték nélküli vagy Bluetooth kapcsolatot, valamint azt, hogy aktív-e egy szövegbeviteli mező a számítógépen.

A beolvasott karakterek hibásan jelennek meg:
Ellenőrizze a számítógép és a vonalkódolvasó billentyűzetkiosztását.

A készülék nem kapcsolódik a vevőegységhez:
Csatlakoztassa újra a vevőegységet, indítsa újra a vonalkódolvasót, majd szükség esetén végezze el újra a párosítást.

A készülék nem reagál megfelelően a beállításokra:
Állítsa vissza a gyári beállításokat, majd konfigurálja újra csak a szükséges funkciókat.

23. Biztonsági figyelmeztetések

· Ne nézzen közvetlenül az olvasó fényforrásába.

· Ne szerelje szét és ne módosítsa a készüléket.

· Ne használja sérült akkumulátorral vagy sérült burkolattal.

· Tartsa távol erős hőforrástól, nyílt lángtól és túlzott nedvességtől.

· Töltéshez és csatlakoztatáshoz megfelelő USB-tápellátást használjon.

· Gyermekek csak felnőtt felügyelete mellett használják.

· A konfigurációs vonalkódok beolvasása megváltoztatja a készülék működését, ezért ezeket ne olvassa be véletlenszerűen.
