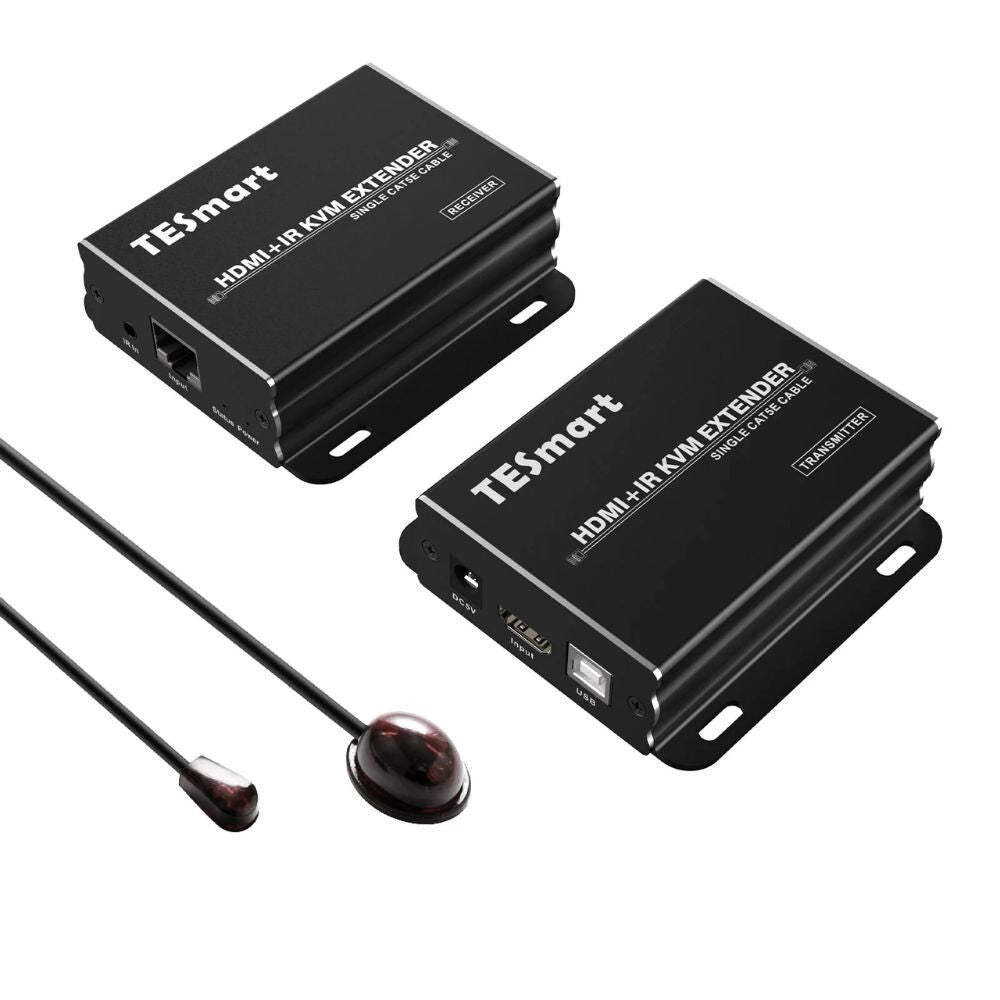

Tesmart HDMI KVM extender szett adó- és vevőegysége, infravörös érzékelő kábellel

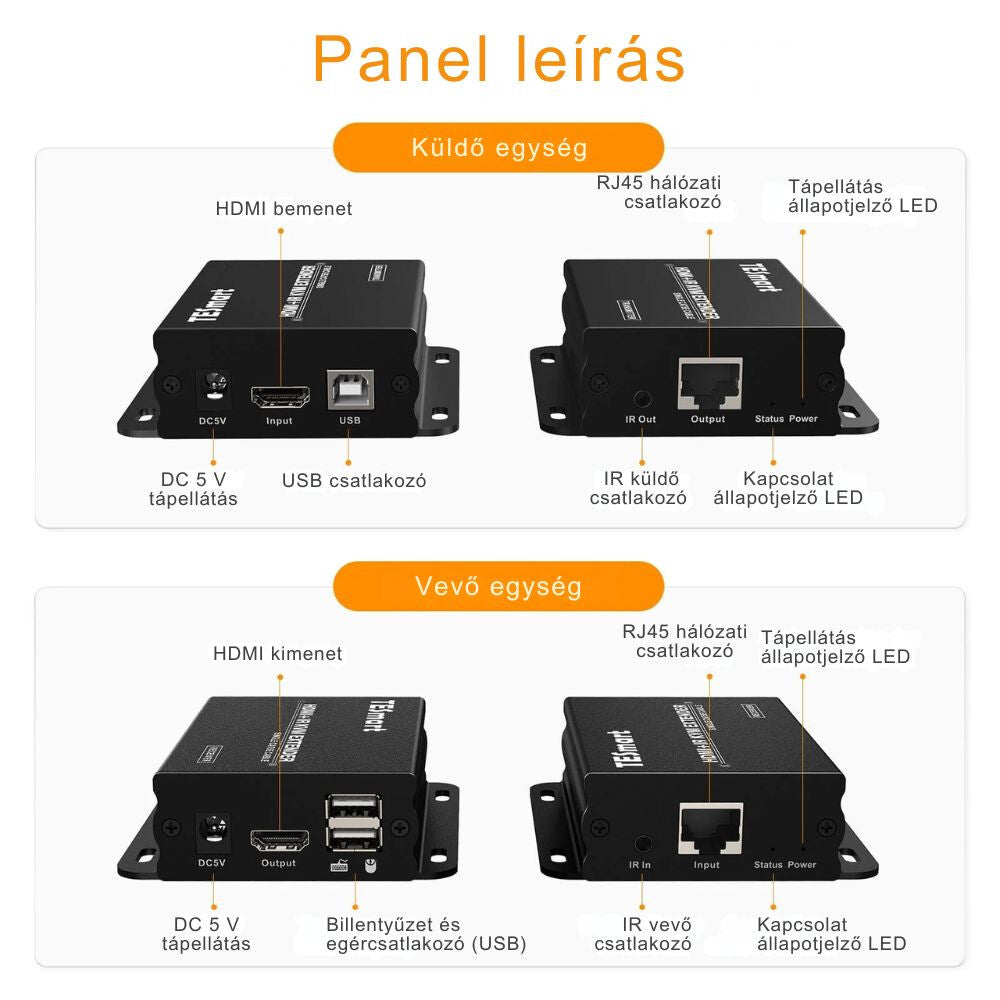

KVM extender adó- és vevőegység paneljei: HDMI, USB, RJ45, IR és tápcsatlakozók

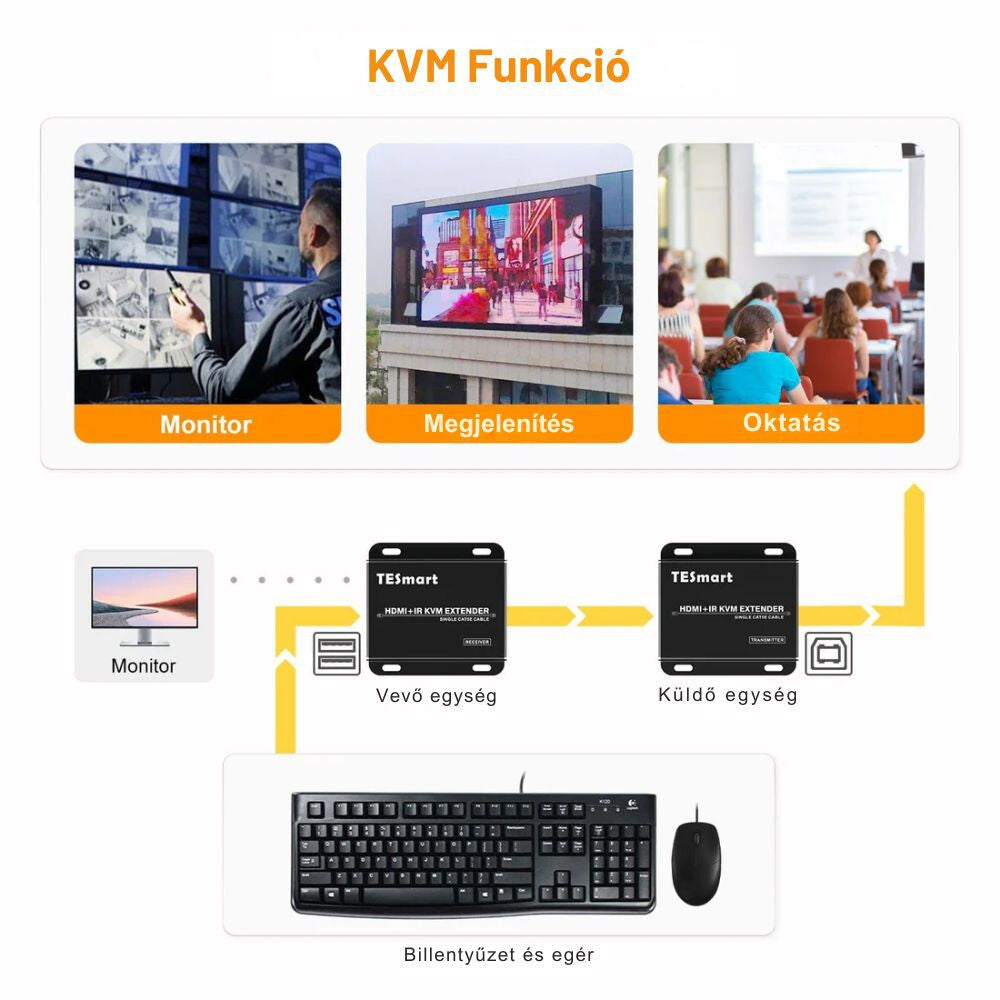

HDMI KVM extender bekötési rajza monitorral, billentyűzettel és egérrel, felhasználási példák
1920×1080 60 Hz felbontás szemléltetése jégheggyel az HDMI extender képminőségéhez

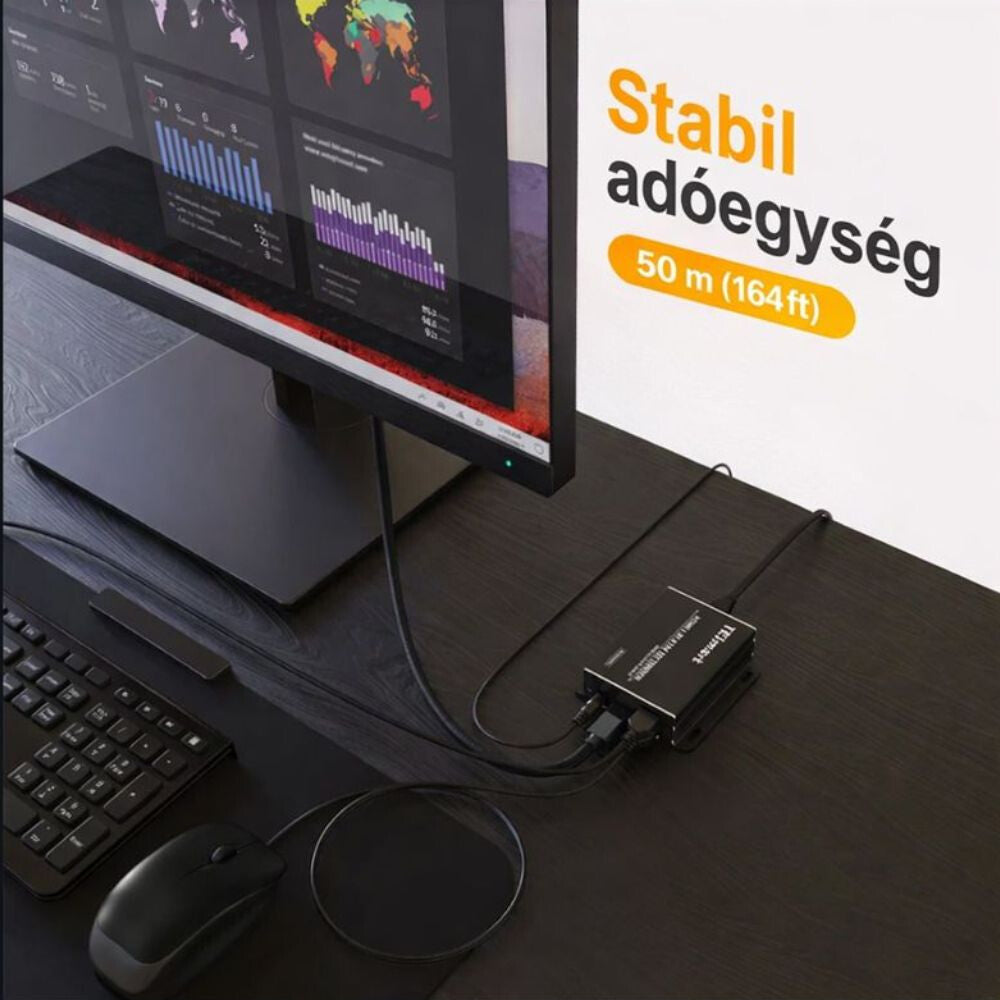

Tesmart KVM adóegység íróasztalon monitor, billentyűzet és egér mellett, 50 m-es hatótáv

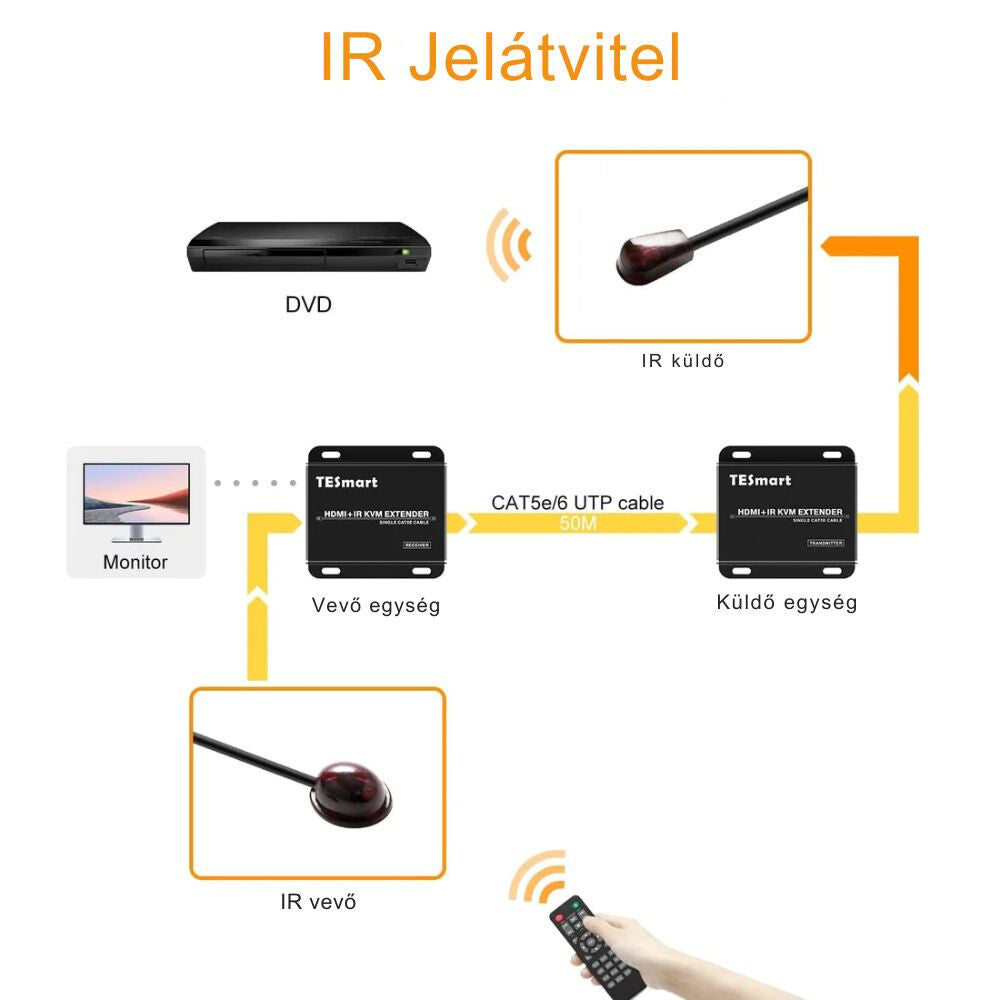

IR jelátvitel ábrája: DVD lejátszó vezérlése távirányítóval a Cat5e/6 UTP kábelen át

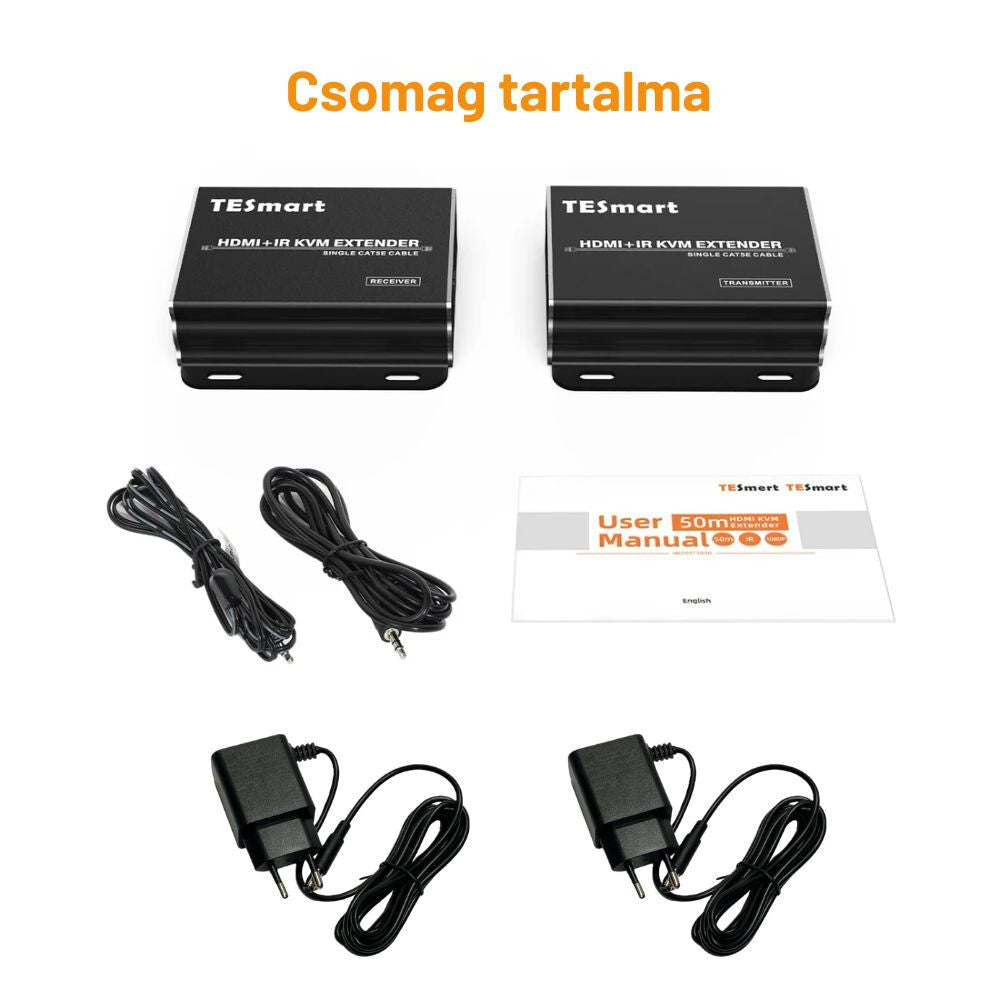

Tesmart HDMI KVM extender csomagtartalma: két egység, IR kábelek, két tápegység, leírás
Tesmart HDMI KVM extender szett adó- és vevőegysége, infravörös érzékelő kábellel
KVM extender adó- és vevőegység paneljei: HDMI, USB, RJ45, IR és tápcsatlakozók
HDMI KVM extender bekötési rajza monitorral, billentyűzettel és egérrel, felhasználási példák
1920×1080 60 Hz felbontás szemléltetése jégheggyel az HDMI extender képminőségéhez
Tesmart KVM adóegység íróasztalon monitor, billentyűzet és egér mellett, 50 m-es hatótáv
IR jelátvitel ábrája: DVD lejátszó vezérlése távirányítóval a Cat5e/6 UTP kábelen át
Tesmart HDMI KVM extender csomagtartalma: két egység, IR kábelek, két tápegység, leírás

Tesmart HDMI KVM Extender Szett 50 m – 1080p 60 Hz, CAT5e és CAT6 Kábelen, IR Átvitel 8.790 Ft 14.890 Ft TESmart HDMI KVM Extender IR Jeltovábbítással, 60 m, Cat5e és Cat6, EDID, 1080p 60 Hz 17.280 Ft 27.990 Ft

Tesmart HDMI KVM Extender Szett 50 m – 1080p 60 Hz, CAT5e és CAT6 Kábelen, IR Átvitel

Nincs készleten

14 ember nézi ezt éppen most

10.22 - 10.26

Visszaküldés a vásárlástól számított 30 napon belül.

Használati útmutató

1. Termékismertető

A TESmart HDMI KVM Extender lehetővé teszi HDMI videojel, USB billentyűzet- és egérjel, valamint infravörös (IR) távirányító jel továbbítását akár 50 méter távolságra egyetlen CAT5e vagy CAT6 hálózati kábel segítségével.

Az eszköz ideális:

  • Számítógépek távoli vezérlésére
  • Irodai és ipari alkalmazásokhoz
  • Digitális kijelzők üzemeltetéséhez
  • Oktatási és konferenciarendszerekhez
  • Médialejátszók távoli kezeléséhez

2. Főbb jellemzők

  • HDMI jel továbbítása CAT5e/CAT6 kábelen
  • Akár 50 méteres átviteli távolság
  • Full HD 1920 × 1080 @ 60 Hz támogatás
  • USB billentyűzet és egér továbbítása
  • IR Pass-through funkció
  • EDID támogatás
  • TMDS jelerősítés és kiegyenlítés
  • Stabil adatátvitel egyetlen UTP/FTP kábelen

3. A csomag tartalma

  • 1 db HDMI KVM Extender adóegység (Transmitter)
  • 1 db HDMI KVM Extender vevőegység (Receiver)
  • 1 db IR adókábel
  • 1 db IR vevőkábel
  • 2 db DC 5V tápegység
  • 1 db használati útmutató

4. Biztonsági tudnivalók

  • Az eszközt száraz környezetben használja.
  • Óvja víztől és nedvességtől.
  • Tisztítás előtt áramtalanítsa a készüléket.
  • Ne takarja le a szellőzőnyílásokat.
  • Ne helyezze hőforrás közelébe.
  • Nedves kézzel ne érintse a készüléket vagy a tápegységet.
  • Villámlás esetén húzza ki a tápegységeket.
  • Ne szerelje szét a készüléket.
  • Javítást kizárólag szakember végezhet.

5. Csatlakozók ismertetése

Adóegység (Transmitter)

Bemeneti oldal

  1. DC 5V tápbemenet
  2. HDMI bemenet
  3. USB-B csatlakozó (számítógéphez)

Kimeneti oldal

  1. IR adó csatlakozó
  2. RJ45 hálózati csatlakozó
  3. Kapcsolatjelző LED
  4. Tápellátás LED

Vevőegység (Receiver)

Bemeneti oldal

  1. IR vevő csatlakozó
  2. RJ45 hálózati csatlakozó
  3. Kapcsolatjelző LED
  4. Tápellátás LED

Kimeneti oldal

  1. DC 5V tápbemenet
  2. HDMI kimenet
  3. USB billentyűzet és egér csatlakozók

6. Telepítés

Adóegység csatlakoztatása

1. lépés

Csatlakoztassa a számítógépet az adóegységhez HDMI kábellel.

2. lépés

Csatlakoztasson egy USB-A → USB-B kábelt:

  • USB-B vége az adóegységbe
  • USB-A vége a számítógépbe

3. lépés

Csatlakoztassa az IR adókábelt az adóegység IR portjához.

4. lépés

Csatlakoztassa a CAT5e vagy CAT6 kábelt az RJ45 csatlakozóhoz.

5. lépés

Csatlakoztassa az 5V-os tápegységet az adóegységhez.

Vevőegység csatlakoztatása

6. lépés

Csatlakoztassa a monitort vagy televíziót HDMI kábellel a vevőegység HDMI kimenetéhez.

7. lépés

Csatlakoztassa a billentyűzetet és az egeret a vevő USB portjaihoz.

8. lépés

Csatlakoztassa az IR vevőkábelt az IR bemenethez.

9. lépés

A CAT5e/CAT6 kábel másik végét csatlakoztassa a vevő RJ45 portjához.

10. lépés

Csatlakoztassa az 5V-os tápegységet a vevőegységhez.

Az eszköz működésre kész.

7. IR Pass-through funkció

Az IR Pass-through lehetővé teszi, hogy a távoli helyen elhelyezett kijelző mellől is vezérelhető legyen a forráseszköz.

Például:

  • DVD lejátszó
  • TV box
  • Médialejátszó
  • Set-top box

működtethető a távoli helyszínről.

Használat

  1. Az IR adót helyezze a forráskészülék infravevője elé.
  2. Az IR vevőt helyezze a távoli kijelző közelébe.
  3. Használja az eredeti távirányítót.

A rendszer automatikusan továbbítja az infravörös jelet a CAT5e/CAT6 kábelen keresztül.

8. LED visszajelzések

Adóegység

Power LED

  • Piros fény: tápellátás rendben

Link LED

  • Kék fény: kapcsolat létrejött

Vevőegység

Power LED

  • Piros fény: tápellátás rendben

Link LED

  • Kék fény: sikeres jelátvitel

9. Műszaki adatok

  • Átviteli technológia: HDMI KVM Extender
  • Hálózati kábel: CAT5e / CAT6
  • Maximális távolság: 50 m
  • Maximális felbontás: 1920 × 1080 @ 60 Hz
  • USB támogatás: billentyűzet és egér
  • IR Pass-through: igen
  • Tápellátás: DC 5V
  • EDID támogatás: igen

10. Hibaelhárítás

Nincs kép

  • Ellenőrizze a HDMI kábeleket.
  • Ellenőrizze az RJ45 kábel csatlakozásait.
  • Ellenőrizze a tápegységeket.

Nem működik a billentyűzet vagy az egér

  • Ellenőrizze az USB kábelek csatlakoztatását.
  • Indítsa újra a számítógépet.

Nem működik a távirányító

  • Ellenőrizze az IR adó és vevő helyzetét.
  • Győződjön meg arról, hogy az IR adó a készülék infravevője előtt található.

Ez a HDMI KVM extender lehetővé teszi a Full HD (1920×1080@60Hz) videójel tömörítés nélküli, stabil továbbítását akár 50 méteres távolságig, egyetlen CAT5e/6 UTP hálózati kábelen keresztül. Ideális HDMI hosszabbító megoldás irodai, ipari, oktatási és professzionális környezetekben, ahol a forráskészülék és a kijelző fizikailag távol helyezkedik el egymástól.

A készülék automatikus, intelligens jelerősítés-szabályozással rendelkezik, amely folyamatosan optimalizálja a jel erősségét a megbízható és akadásmentes képátvitel érdekében.

A HDMI extender főbb jellemzői

  • Tömörítésmentes Full HD videóátvitel – 1920×1080 felbontás, 60 Hz képfrissítés
  • Akár 50 m HDMI jelátvitel egyetlen CAT5e/6 UTP kábelen
  • Automatikus jelerősítés (AGC) a stabil képminőségért
  • IR Pass-Through funkció – távoli eszközök vezérlése távirányítóval
  • EDID Pass-Through támogatás – kiváló kompatibilitás különböző kijelzőkkel
  • KVM funkció – billentyűzet és egér továbbítása LAN-on keresztül
  • TMDS jelkiegyenlítés és -erősítés
  • ±8 kV ESD védelem az eszközök biztonságáért

Tesmart HDMI KVM extender stabil átvitel akár 50 m-ig

HDMI extender 1920x1080 60 Hz felbontás

IR Pass-Through és KVM vezérlés hálózati kábelen

Az IR Pass-Through funkció lehetővé teszi, hogy a távirányító jelei a hálózati kábelen keresztül visszajussanak a forráskészülékhez, így a lejátszó vagy más eszköz távolról is vezérelhető marad.

HDMI KVM extender KVM funkció billentyűzettel és egérrel

HDMI KVM extender IR jelátvitel CAT5e/CAT6 kábelen

A KVM funkció segítségével billentyűzet és egér is továbbítható LAN-on keresztül, így a számítógép kényelmesen irányítható a vevő oldalon, akár másik helyiségből.

EDID Pass-Through

Az EDID jel továbbítása biztosítja, hogy a forráseszköz automatikusan felismerje a csatlakoztatott kijelző paramétereit, így elkerülhetők a kompatibilitási problémák, a felbontási hibák és a képmegjelenítési gondok.

Műszaki adatok

Márka TESmart
Felbontás 1920×1080 @ 60 Hz (Full HD), tömörítés nélkül
Átviteli távolság akár 50 m
Kábel 1 db CAT5e/6 UTP
Funkciók KVM (billentyűzet, egér), IR Pass-Through, EDID Pass-Through, AGC, TMDS jelkiegyenlítés és -erősítés
ESD védelem ±8 kV
Tápellátás DC 5 V

Tesmart HDMI KVM extender küldő és vevő egység panelleírása

A csomag tartalma

  • 1 db HDMI adóegység (Transmitter)
  • 1 db HDMI vevőegység (Receiver)
  • 1 db IR küldő
  • 1 db IR vevő
  • 2 db DC 5 V tápegység
  • 1 db felhasználói útmutató

HDMI KVM extender szett csomag tartalma

Biztonsági tudnivalók

  • Kizárólag 5 V-os tápegységet használj a készülékhez.
  • A nem megfelelő tápfeszültség károsíthatja az eszközt és a csatlakoztatott berendezéseket.
  • A kábeleket úgy vezesd el, hogy ne jelentsenek botlás- vagy balesetveszélyt.
  • Ha az áramköri lap szabadon hozzáférhető, ne érintsd meg a készüléket működés közben.

Gyakran ismételt kérdések (GYIK)

Milyen távolságra viszi el a jelet a HDMI KVM extender?

A TESmart HDMI KVM extender akár 50 méteres távolságig továbbítja a jelet egyetlen CAT5e/6 UTP hálózati kábelen.

Milyen felbontást támogat?

Tömörítés nélküli Full HD videóátvitelt biztosít: 1920×1080 felbontás, 60 Hz képfrissítés.

Milyen kábel kell hozzá?

Egyetlen CAT5e vagy CAT6 UTP hálózati kábel szükséges az adó- és a vevőegység összekötéséhez.

Továbbítja a billentyűzetet és az egeret is?

Igen, a KVM funkcióval billentyűzet és egér is továbbítható LAN-on keresztül, így a számítógép a vevő oldalról, akár másik helyiségből is irányítható.

Vezérelhetem távirányítóval a forráseszközt?

Igen, az IR Pass-Through funkció a hálózati kábelen keresztül visszajuttatja a távirányító jeleit a forráskészülékhez.

Mire jó az EDID Pass-Through?

Az EDID továbbítása révén a forráseszköz automatikusan felismeri a kijelző paramétereit, így elkerülhetők a kompatibilitási, felbontási és megjelenítési hibák.

Mit tartalmaz a csomag?

1 db HDMI adóegység, 1 db HDMI vevőegység, 1 db IR küldő, 1 db IR vevő, 2 db DC 5 V tápegység és 1 db felhasználói útmutató.

Milyen tápegységgel használható?

Kizárólag 5 V-os tápegységgel; a nem megfelelő tápfeszültség károsíthatja az eszközt és a csatlakoztatott berendezéseket.

Hol vásárolhatom meg, és hogyan fizethetek?

A TESmart HDMI KVM extender szett a maxihome.hu webáruházban rendelhető, utánvéttel vagy online fizetéssel.
