A termék rendeltetése

A kétmonitoros KVM kapcsoló segítségével 2 számítógép vezérelhető egyetlen billentyűzettel, egérrel és 2 monitorral.

A készülék lehetővé teszi a két számítógép közötti gyors váltást, valamint azt is, hogy a két monitoron egyszerre különböző számítógépek képe jelenjen meg.

Főbb jellemzők

• 2 számítógép vezérlése 1 billentyűzettel és 1 egérrel
• 2 monitor egyidejű használata
• Maximális támogatott felbontás: 3840 × 2160 @ 60 Hz
• HDMI és DisplayPort (DP) csatlakozás
• Hot Plug támogatás – az eszközök a számítógép kikapcsolása nélkül is csatlakoztathatók vagy leválaszthatók

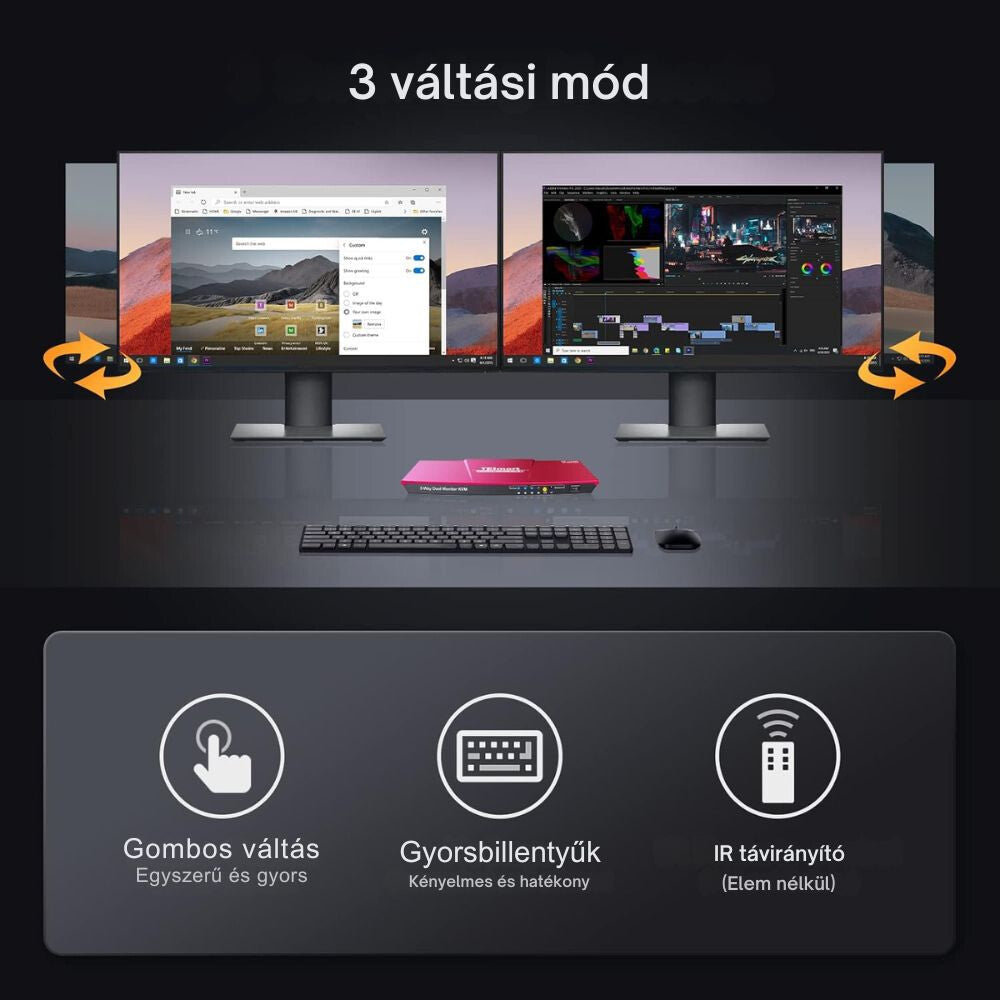

• Váltás:
  az előlapi gombbal
  billentyűkombinációval
  infravörös távirányítóval
• Külön USB 2.0 csatlakozó külső USB-eszközök számára
• Billentyűzet- és egérátengedési (Pass Through) mód
• Windows, macOS és több Linux-alapú rendszer támogatása, többek között:
  Windows
  Unix
  Debian
  Ubuntu
  Fedora
  macOS
  Raspbian / Raspberry Pi rendszerek

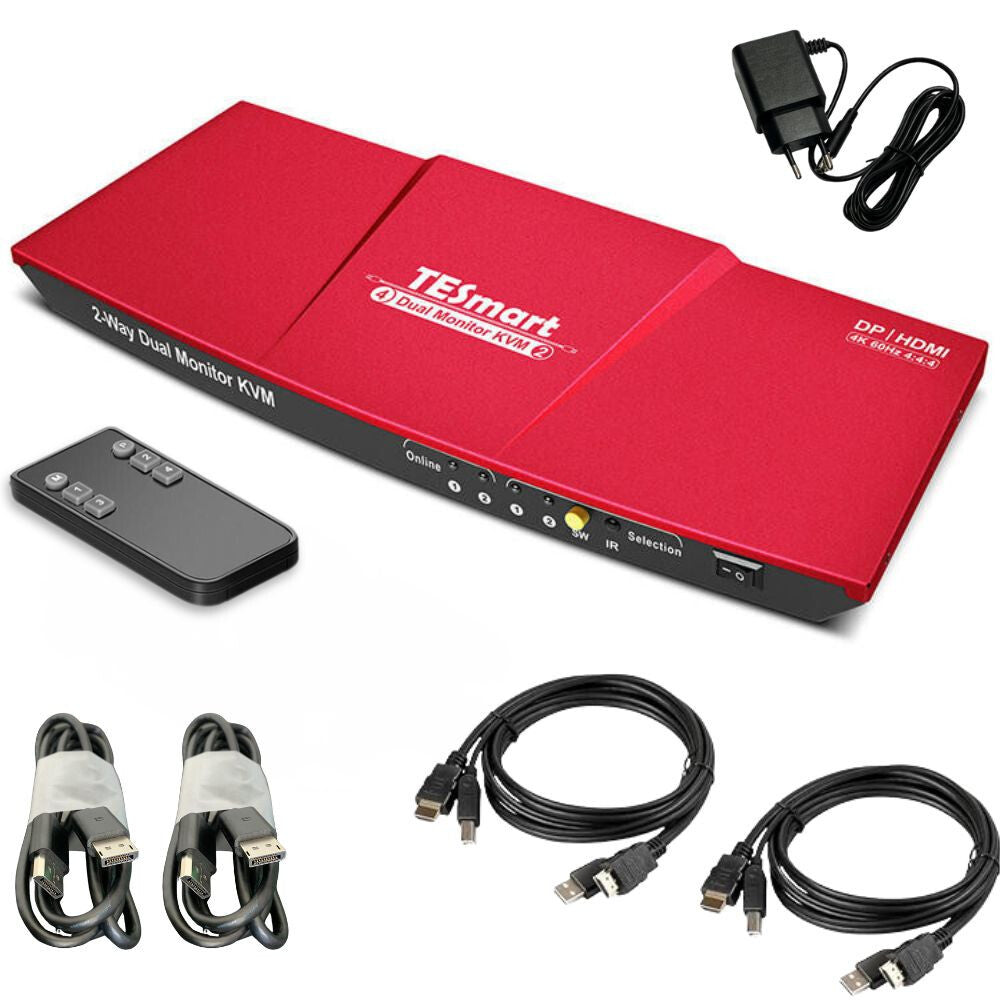

A csomag tartalma

• 1 db 4×2 kétmonitoros KVM kapcsoló
• 1 db 12 V DC hálózati adapter
• 1 db infravörös távirányító
• 1 db használati útmutató

Megjegyzés: A távirányító a szállítási előírások miatt elem nélkül érkezhet. Használatához CR2025 gombelemet kell behelyezni.

Csatlakozók és kezelőszervek

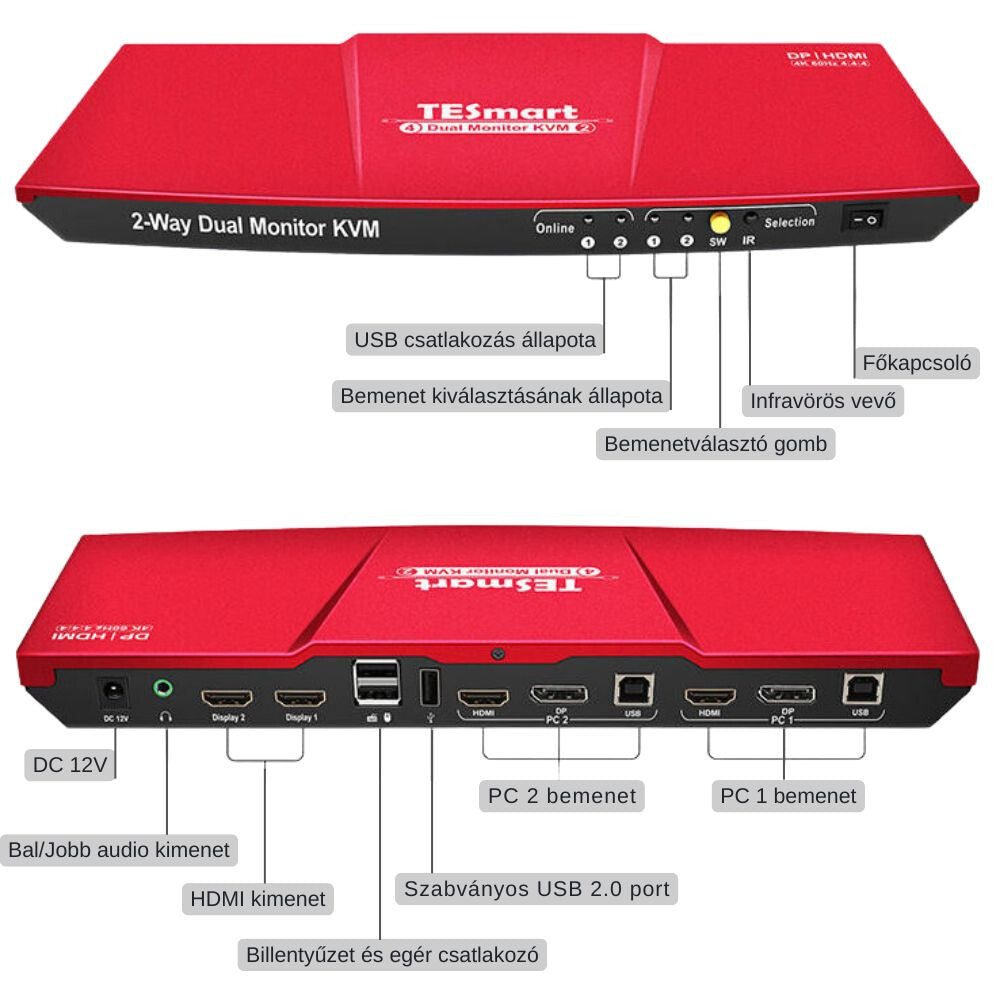

Előlapi elemek

USB kapcsolatjelző LED-ek

Világítanak, ha a KVM USB Type-B csatlakozója megfelelően kapcsolódik a számítógéphez, és a számítógép be van kapcsolva.

Bemenetválasztó LED-ek

• LED 1 világít: mindkét monitor a PC1 képét jeleníti meg
• LED 2 világít: mindkét monitor a PC2 képét jeleníti meg
• LED 1 és LED 2 egyszerre világít: a két monitor külön-külön egy-egy számítógép képét jeleníti meg


SW / bemenetválasztó gomb

A csatlakoztatott számítógépek, illetve megjelenítési módok közötti váltásra szolgál.

IR vevő

A távirányító infravörös jeleit fogadja.

Főkapcsoló

A KVM be- és kikapcsolására szolgál.

Hátlapi csatlakozók

DC 12 V

A mellékelt 12 V-os hálózati adapter csatlakozója.

L/R AUDIO OUT

Analóg hangkimenet hangszóró vagy más audioeszköz számára.

DISPLAY 1 / DISPLAY 2 – HDMI kimenetek

A két monitor csatlakoztatására szolgálnak.

Billentyűzet- és egér USB-portok

A billentyűzet és az egér csatlakoztatására.

USB 2.0 port

Külső USB-eszközök, például:

• pendrive
• nyomtató
• USB-s merevlemez
• vonalkódolvasó

csatlakoztatására használható.

PC1 és PC2 bemenetek

Mindkét számítógéphez az alábbi csatlakozások tartoznak:

• HDMI
• DisplayPort (DP)
• USB Type-B


A készülék csatlakoztatása

1. A számítógépek csatlakoztatása

Csatlakoztassa az első számítógép két videokimenetét a KVM PC1 bemeneteihez:

• HDMI → HDMI
• DisplayPort → DP

Ezután csatlakoztassa a számítógépet a KVM PC1 USB-portjához egy USB Type-A – Type-B kábel segítségével.

Ugyanezt végezze el a második számítógépnél a PC2 bemeneteken.

Fontos

A kétmonitoros működéshez mindkét videobemenetet csatlakoztatni kell ugyanahhoz a számítógéphez.

Ha például csak az HDMI vagy csak a DP csatlakozás van bekötve, a kétmonitoros funkció nem fog megfelelően működni.

2. Billentyűzet és egér csatlakoztatása

Csatlakoztassa:

• a billentyűzetet a billentyűzet számára kijelölt USB-porthoz,
• az egeret az egér számára kijelölt USB-porthoz.

Vezeték nélküli billentyűzet vagy egér esetén az USB-vevőegység is használható.

3. Monitorok és hangszóró csatlakoztatása

Csatlakoztassa a két monitort a KVM:

• Display 1
• Display 2

HDMI kimeneteihez.

Igény esetén csatlakoztassa a hangszórót az analóg audio kimenethez.

4. Bekapcsolás

Csatlakoztassa a 12 V-os hálózati adaptert, majd kapcsolja be a KVM-et a főkapcsolóval.

Ezután indítsa el vagy kapcsolja be a csatlakoztatott számítógépeket.

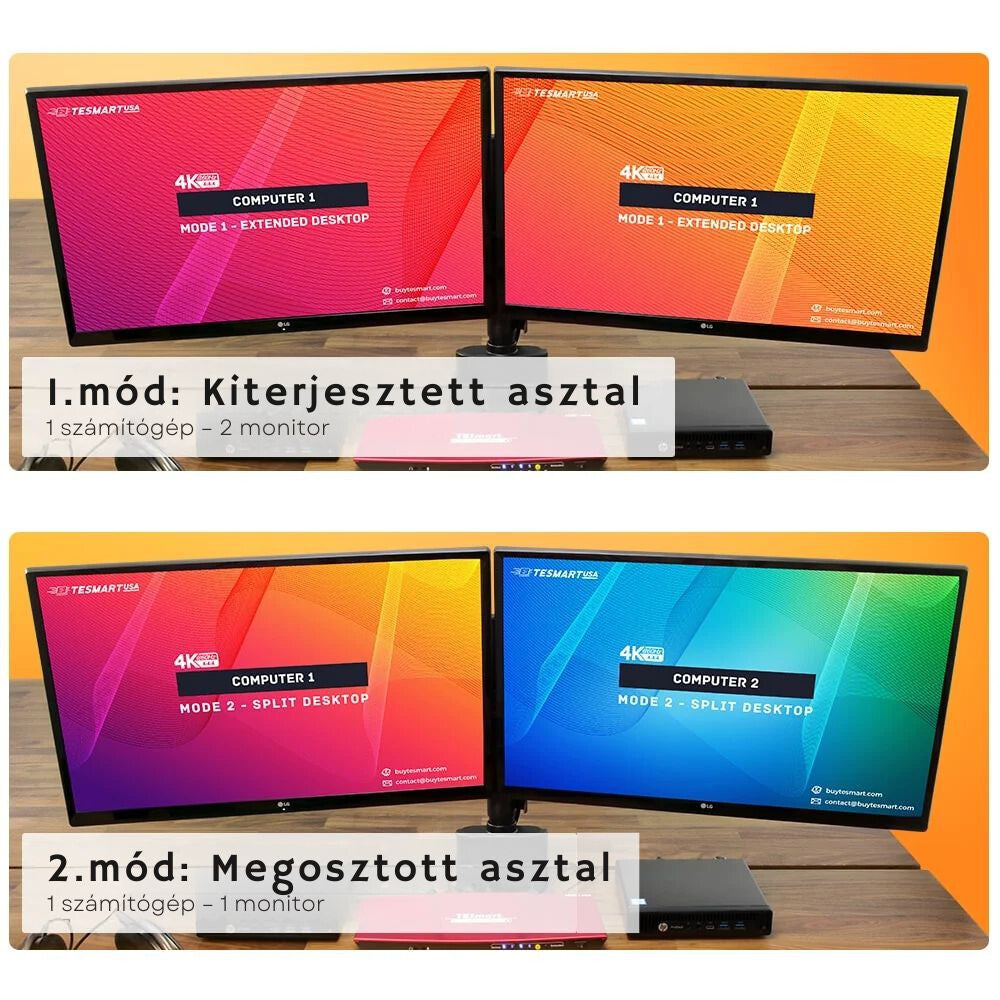

Megjelenítési módok

1. megjelenítési mód

Ebben a módban mindkét monitor ugyanahhoz a számítógéphez tartozik.

• LED 1 világít → mindkét monitor a PC1-et mutatjó
• LED 2 világít → mindkét monitor a PC2-t mutatja

Ez a mód normál kétmonitoros munkavégzéshez használható.

2. megjelenítési mód

Ebben a módban:

• az egyik monitor a PC1-et,
• a másik monitor a PC2-t

jeleníti meg.

Ilyenkor a billentyűzet és az egér vezérlése külön átkapcsolható a két számítógép között.

Billentyűkombinációk

A gyári vezérlőbillentyű a Scroll Lock.

A kombinációknál a Scroll Lock billentyűt kétszer egymás után, majd a harmadik billentyűt kell megnyomni.

PC1 kiválasztása az 1. megjelenítési módban

Scroll Lock + Scroll Lock + 1

Mindkét monitor átvált a PC1-re.

PC2 kiválasztása az 1. megjelenítési módban

Scroll Lock + Scroll Lock + 2

Mindkét monitor átvált a PC2-re.

Billentyűzet és egér vezérlésének átváltása PC1-re a 2. módban

Scroll Lock + Scroll Lock + 3

Billentyűzet és egér vezérlésének átváltása PC2-re a 2. módban

Scroll Lock + Scroll Lock + 4

Hangjelzés be-/kikapcsolása

Scroll Lock + Scroll Lock + F11

A KVM hangjelzője be- vagy kikapcsolható.

Billentyűzet- és egér Pass Through mód

Scroll Lock + Scroll Lock + F2

A billentyűzet- és egérátengedési mód be- vagy kikapcsolása.

A gyártó a jobb kompatibilitás érdekében a Pass Through mód használatát javasolja, különösen multimédiás vagy programozható billentyűzetek és egerek esetén.

Gyors váltás a 2. megjelenítési módban

A jobb oldali Alt (Right Alt) billentyűt kétszer egymás után megnyomva:

Right Alt + Right Alt

a billentyűzet és az egér vezérlése átváltható a 2. megjelenítési módban aktív számítógépek között.

A Pass Through mód ellenőrzése

Nyomja meg:

Scroll Lock + Scroll Lock + F3

Ezután figyelje a hangjelzést:

• 2 sípolás: a billentyűzet és az egér Pass Through módban működik
• 1 sípolás: a készülék billentyűzet- és egéremulációs módban működik


A gyorsbillentyű módosítása

Ha a billentyűzeten nincs Scroll Lock gomb, vagy azt más funkció használja, a vezérlőbillentyű átállítható jobb Ctrl (Right Ctrl) gombra.

Scroll Lock → Right Ctrl

Nyomja meg:

Scroll Lock + Scroll Lock + F1

Ezután a parancsokat például így kell használni:

Right Ctrl + Right Ctrl + 1

Right Ctrl + Right Ctrl + 2

stb.

Right Ctrl → Scroll Lock

A visszaállításhoz nyomja meg:

Right Ctrl + Right Ctrl + F1

Távirányító használata

A távirányítóval a megjelenítési módok és a számítógépek között is válthat.

M gomb

1. megjelenítési módban:

Váltás PC1 és PC2 között.

2. megjelenítési módban:

Visszatérés az 1. megjelenítési módba.

P gomb

1. megjelenítési módban:

Átváltás a 2. megjelenítési módba.

2. megjelenítési módban:

A két monitoron megjelenő számítógépek helyének felcserélése.

1 gomb

1. megjelenítési módban: PC1 kiválasztása.

2. megjelenítési módban: a billentyűzet és az egér vezérlésének átváltása a PC1-re.

2 gomb

1. megjelenítési módban: PC2 kiválasztása.

2. megjelenítési módban: a billentyűzet és az egér vezérlésének átváltása a PC2-re.

Fontos tudnivalók

• A kétmonitoros funkcióhoz mindkét számítógépnek két megfelelő videokimenettel kell rendelkeznie.
• Mindkét számítógépnél az HDMI és DP videokapcsolatot is csatlakoztassa a KVM-hez.
• A billentyűzet és az egér megfelelő átváltásához az adott számítógép USB-kapcsolatának is csatlakoztatva kell lennie.
• 4K/60 Hz felbontás használatakor megfelelő minőségű, a szükséges felbontást és képfrissítést támogató kábelek használata javasolt.
• Ha speciális, programozható vagy multimédiás billentyűzet/egér nem működik megfelelően, kapcsolja be a Pass Through módot.
• A távirányító használata előtt szükség esetén helyezzen bele egy CR2025 gombelemet.
