A termék rendeltetése

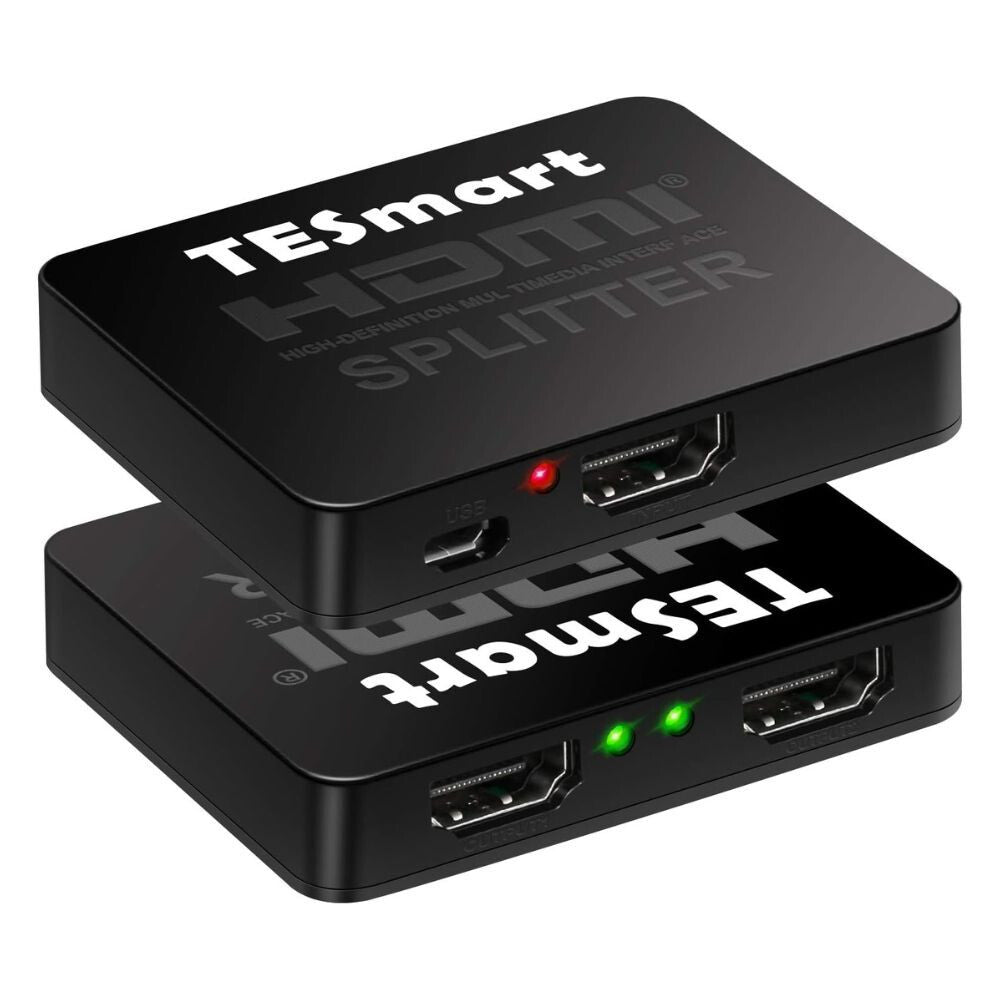

Az 1×2 HDMI Splitter segítségével egyetlen HDMI jelforrás kép- és hangjele egyszerre két HDMI kijelzőre továbbítható.

Használható például:

• televízióval
• monitorral
• projektorral
• DVD/Blu-ray lejátszóval
• set-top boxszal

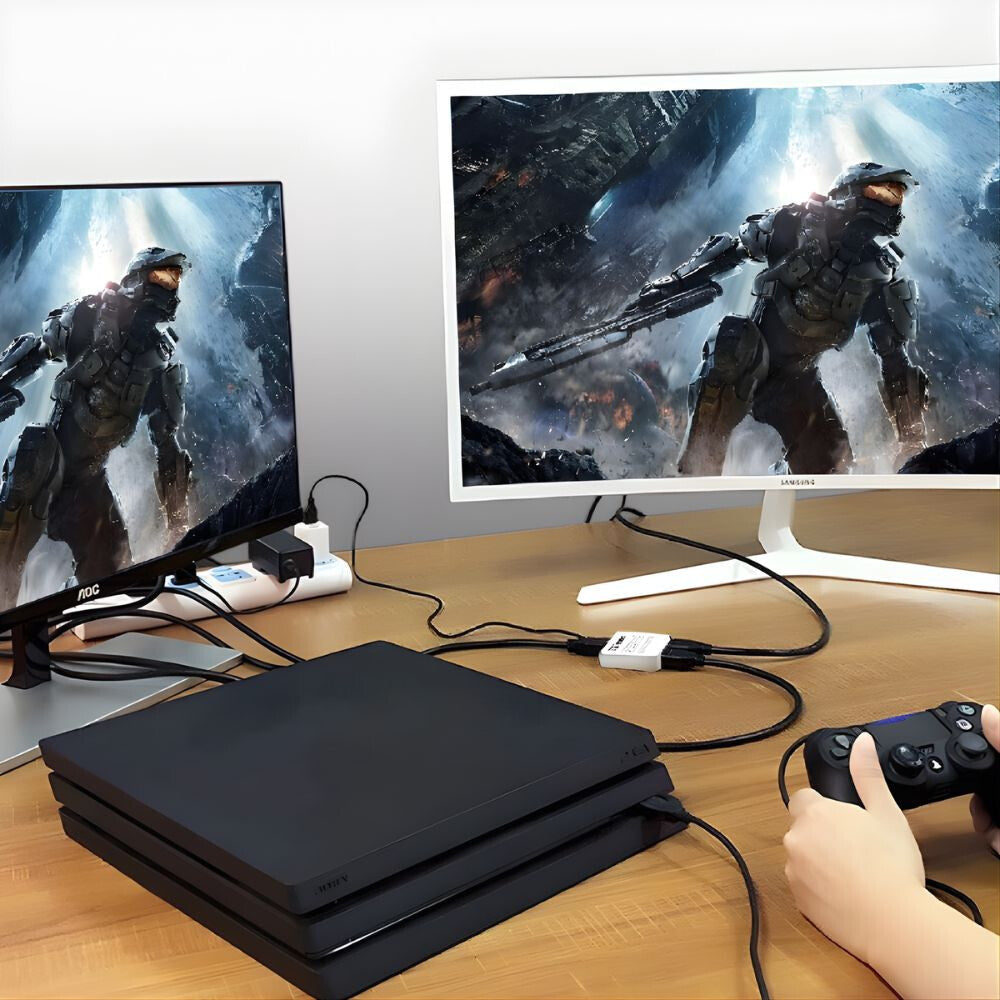

• PS3 / PS4 konzollal
• számítógéppel
• egyéb HDMI-kimenettel rendelkező készülékkel

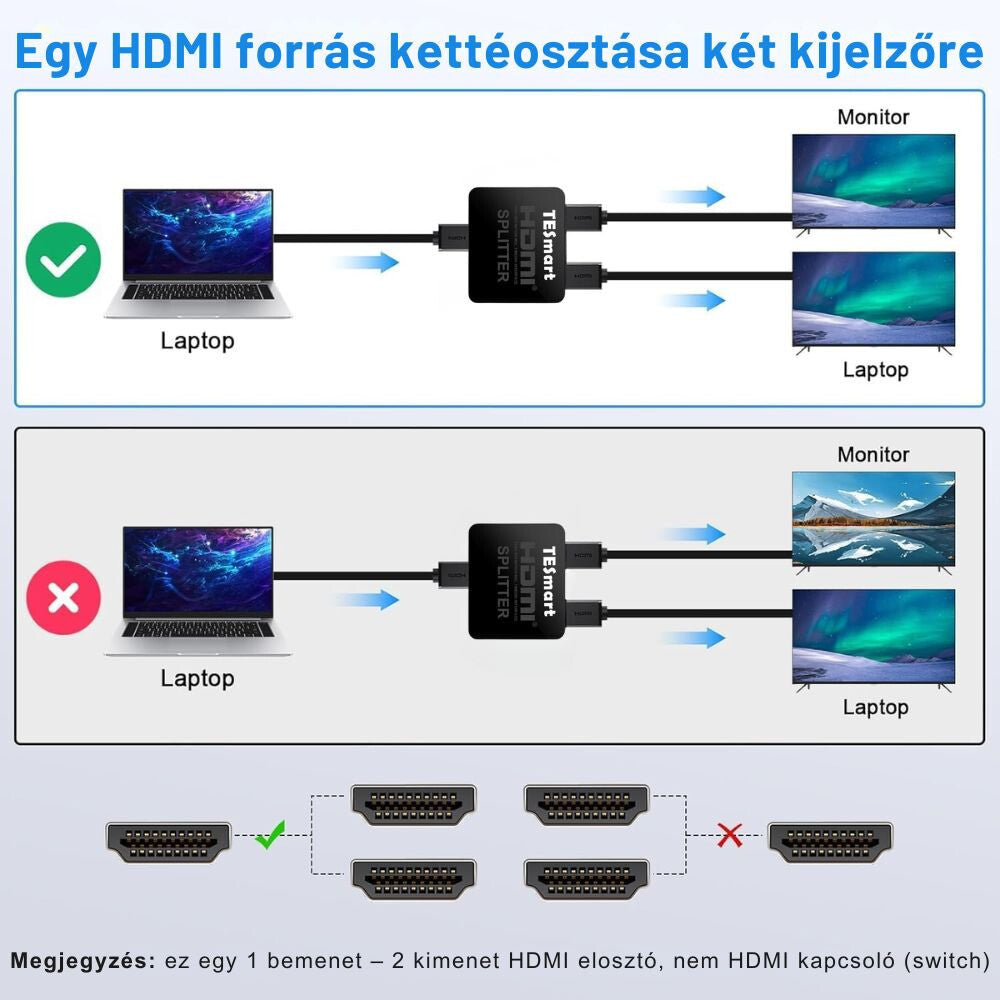

Fontos: a splitter ugyanazt a képet továbbítja mindkét kijelzőre. Nem alkalmas két különböző kép megjelenítésére vagy számítógépes kiterjesztett asztal létrehozására.

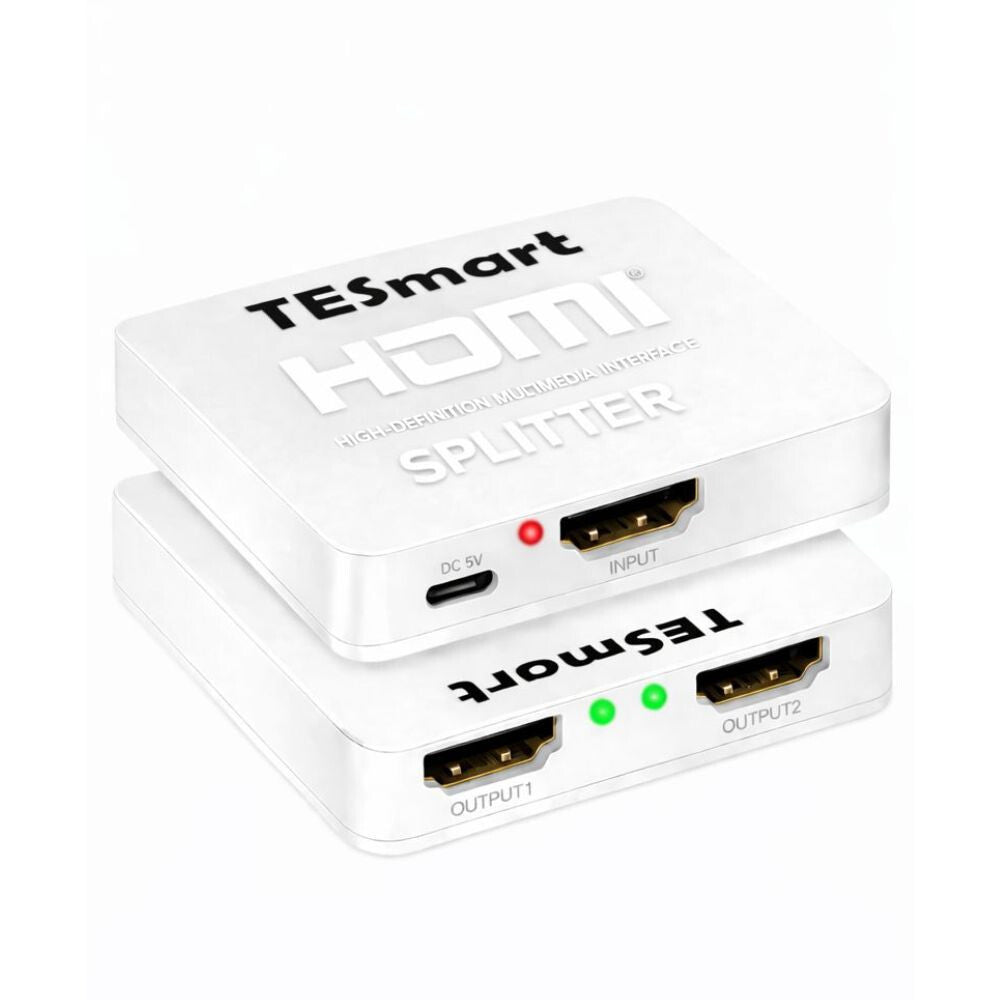

Főbb jellemzők

• 1 HDMI bemenet
• 2 HDMI kimenet

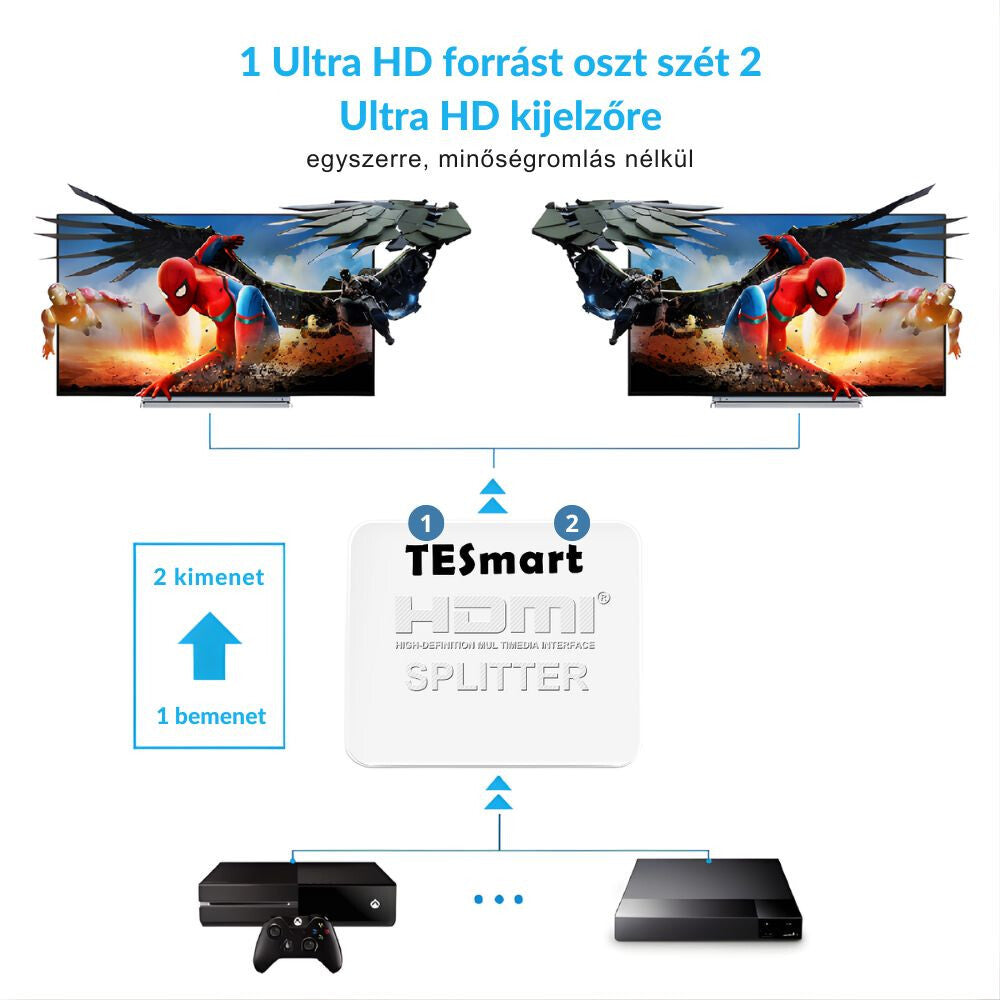

• Egy Ultra HD HDMI forrás jelének továbbítása két Ultra HD kijelzőre
• Maximális támogatott felbontás: 3840 × 2160 @ 60 Hz
• Maximális adatátviteli sávszélesség: 18 Gbps
• Akár 36 bit/pixel Deep Color támogatás
• Intelligens EDID-kezelés
• Többcsatornás digitális hang támogatása
• DVI forrásokkal és kijelzőkkel is használható megfelelő adapter segítségével
• Micro USB tápellátás


Támogatott hangformátumok

A csomagoláson feltüntetett információk alapján a készülék többek között az alábbi hangformátumokat támogatja:

• LPCM 7.1
• Dolby TrueHD
• Dolby Digital
• DTS-HD Master Audio

A ténylegesen használható hangformátum a jelforrás és a csatlakoztatott kijelzők képességeitől is függ.

A csomag tartalma

• 1 db 1×2 HDMI Splitter
• 1 db Micro USB tápkábel
• 1 db használati útmutató

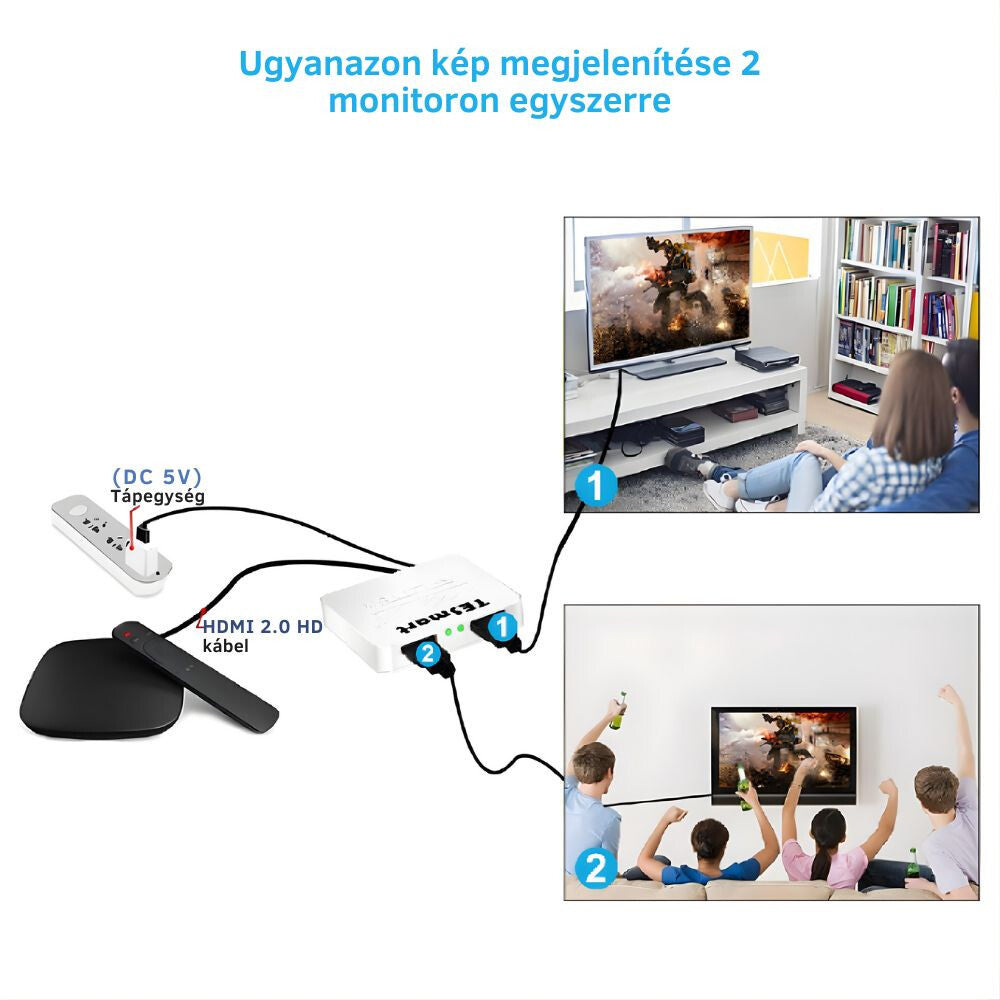

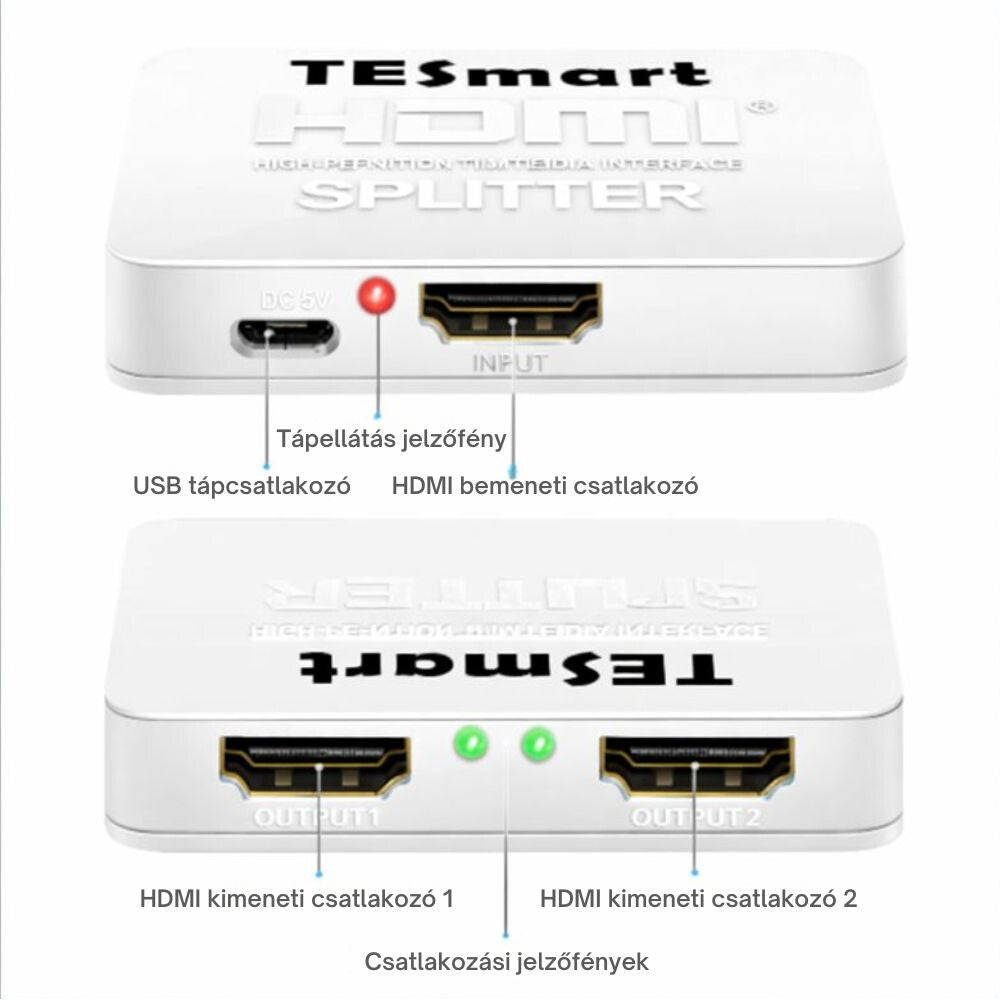

Csatlakoztatás

1. HDMI jelforrás csatlakoztatása

Csatlakoztassa a HDMI jelforrást a splitter INPUT bemenetéhez HDMI-kábellel.

A jelforrás lehet például:

• DVD/Blu-ray lejátszó
• set-top box
• játékkonzol
• médialejátszó
• számítógép


2. Első kijelző csatlakoztatása

Csatlakoztassa az első televíziót, monitort vagy projektort az:

OUTPUT 1

HDMI kimenethez.

3. Második kijelző csatlakoztatása

A második kijelzőt csatlakoztassa az:

OUTPUT 2

HDMI kimenethez.

4. Tápellátás csatlakoztatása

Csatlakoztassa a mellékelt Micro USB tápkábelt a splitter tápbemenetéhez.

A kábel USB-A végét csatlakoztassa megfelelő USB-tápforráshoz.

5. Bekapcsolás

Kapcsolja be:

1. a HDMI jelforrást,
2. a két kijelzőt,
3. és biztosítsa a splitter USB-tápellátását.

A HDMI képnek ezt követően mindkét kijelzőn meg kell jelennie.

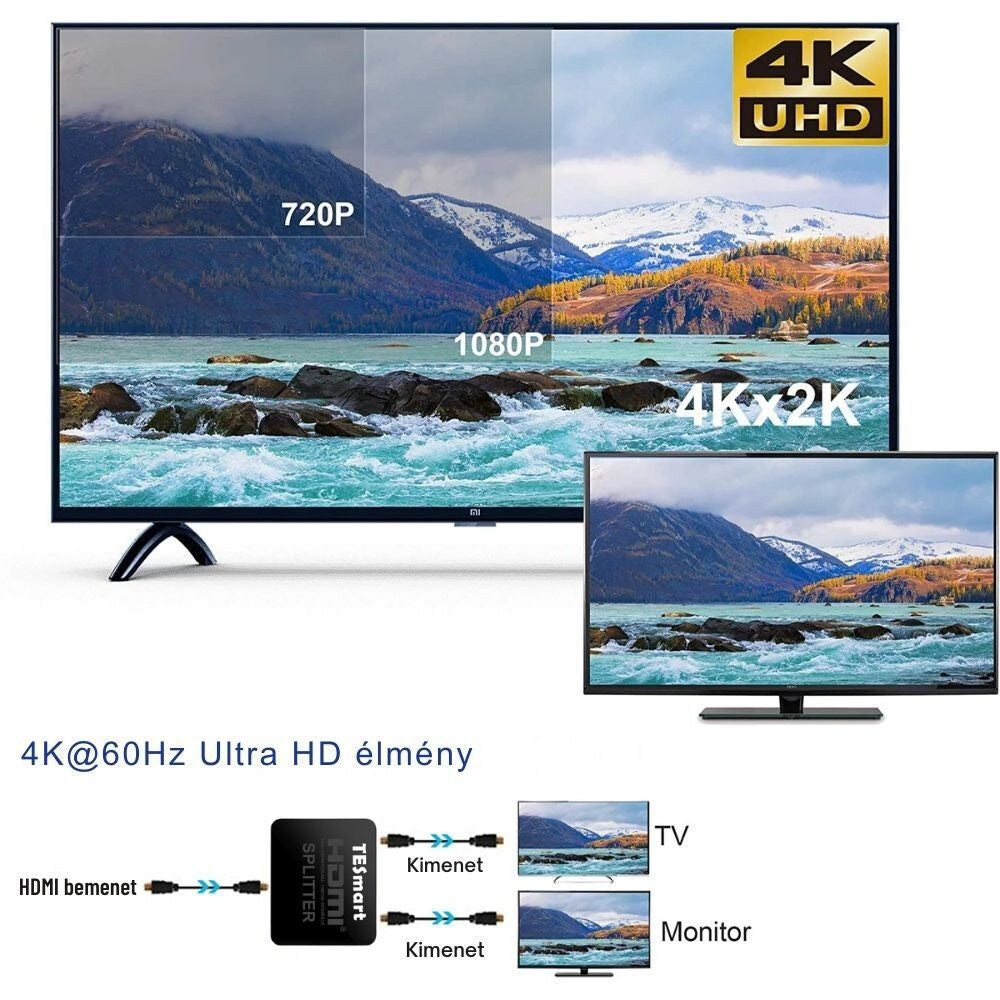

4K felbontás használata

A splitter legfeljebb:

3840 × 2160 @ 60 Hz

felbontást támogat.

A 4K 60 Hz működéshez a teljes rendszer minden elemének megfelelőnek kell lennie, beleértve:

• a HDMI jelforrást
• mindkét kijelzőt
• a használt HDMI kábeleket

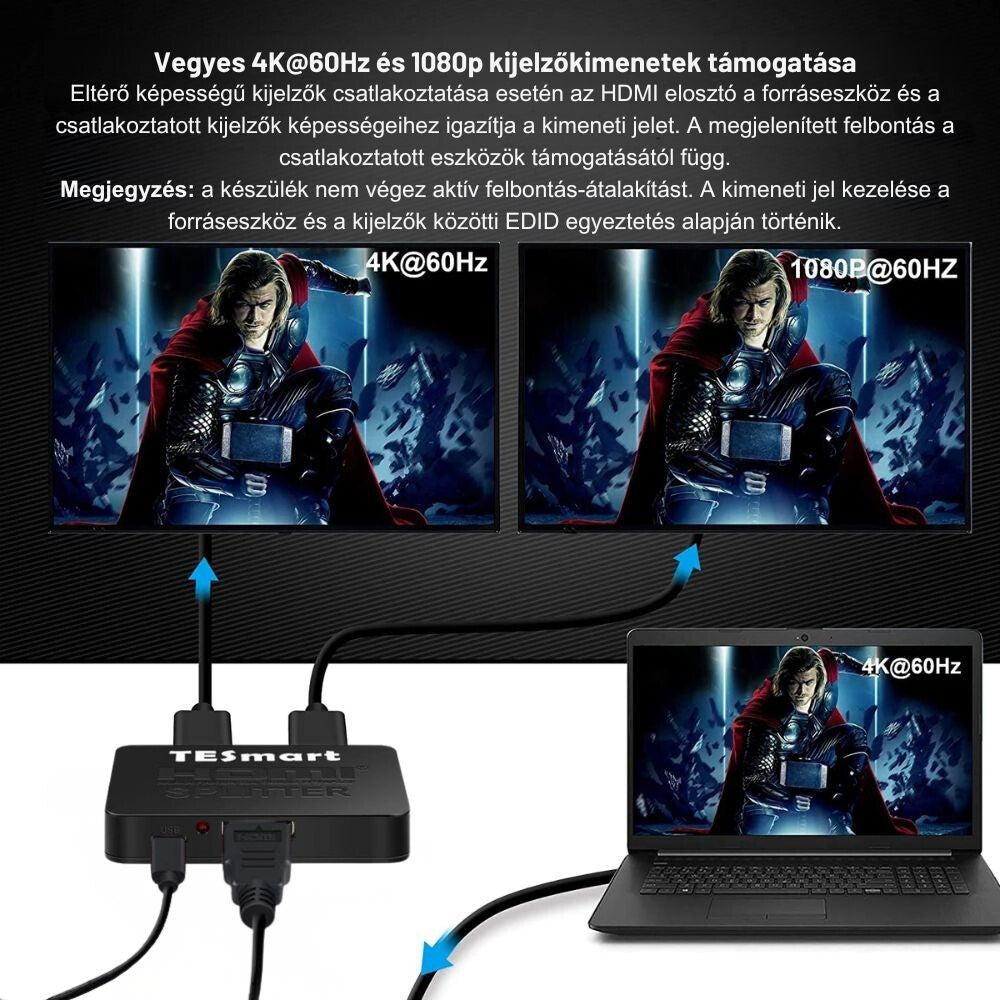

Ha valamelyik csatlakoztatott eszköz alacsonyabb felbontást támogat, előfordulhat, hogy a rendszer alacsonyabb közös felbontást használ.

EDID-kezelés

A készülék intelligens EDID-kezelést használ, amely segíti a jelforrás és a két kijelző közötti megfelelő kommunikációt.

Ha két eltérő képességű kijelzőt csatlakoztat, a használható felbontást és hangformátumot a készülékek közös kompatibilitása is befolyásolhatja.

DVI eszközök csatlakoztatása

A splitter megfelelő HDMI–DVI adapterrel DVI-kimenettel vagy DVI-bemenettel rendelkező eszközökkel is használható.

Fontos, hogy a DVI kapcsolat rendszerint csak képet továbbít, ezért ilyen használat esetén a hang továbbításához külön megoldásra lehet szükség.

Hibaelhárítás

Nem jelenik meg kép egyik kijelzőn sem

Ellenőrizze:

• a Micro USB tápellátást
• a HDMI kábelek csatlakozását
• hogy a jelforrás be van-e kapcsolva
• hogy a kijelzők megfelelő HDMI bemenetre vannak-e állítva

Szükség esetén húzza ki, majd csatlakoztassa újra a HDMI kábeleket.

Csak az egyik kijelző működik

• Ellenőrizze a második HDMI-kábelt.
• Cserélje fel az OUTPUT 1 és OUTPUT 2 kábeleit.
• Próbálja ki a két kijelzőt külön-külön.
• Ellenőrizze, hogy mindkét kijelző támogatja-e az aktuális felbontást.


Nem működik a 4K 60 Hz

Ellenőrizze, hogy:

• a jelforrás valóban 4K 60 Hz jelet ad-e ki
• mindkét kijelző támogatja-e a 4K 60 Hz felbontást
• megfelelő HDMI kábeleket használ-e

A készülék maximális sávszélessége 18 Gbps.

Nincs hang

Ellenőrizze:

• a jelforrás hangbeállításait
• a kijelzők által támogatott hangformátumokat
• hogy nem DVI adapteren keresztül történik-e a csatlakozás


Biztonsági előírások

• A készüléket száraz környezetben használja.
• Óvja víztől és nedvességtől.
• Ne szerelje szét.
• Ne használja sérült kábellel.
• Ne tegye ki túlzott hőhatásnak.
• A csatlakozókat ne erőltesse.
• Tisztítás előtt válassza le a készüléket a tápellátásról.
• Hosszabb használaton kívüli időszak esetén húzza ki az USB-tápkábelt.
